早期朝鮮半島《五萬分一地形圖》之概觀

中華民國地圖學會常務理事 許哲明 編寫





  日本在殖民朝鮮半島 (1910-1945) 之前,已透過各種商業、軍事和秘密情報蒐集積累了豐富的製圖素材;早在1895年就開始測製略圖 (sketch maps),計有484(1895-1909);殖民時期於1912-1916年間繪製正式的地形圖 (topographical maps),計有342幅;1914年至1927年,日本陸地測量部測製發行全朝鮮半島五萬分一地形圖,總計722*1,是為最早的朝鮮基本圖 (base maps);參閱圖1。三代圖組之圖幅設計各有不同表現,參閱圖2

圖1.日製《朝鮮五萬分一地形圖》三個時期之區域及幅數(引自註釋1.)

圖2.日製《朝鮮五萬分一地形圖》三個時期之圖幅及圖號(引自註釋1.)

  日製《朝鮮五萬分一地形圖》基本圖,如圖3,係「新義州及安東」幅,1918年測圖製版,1919年發行;圖幅範圍,經差15’Ÿ緯差10’;其分幅係依《二十萬分一圖》「義州」幅 (1゚x 40’) 畫分為16幅而來,故圖號為〈義州十二號〉。

  圖上詳細表現地名、交通網路(鐵、公路)、土地利用及地形(等高線間距20公尺)等資訊;地名註記採日文漢字,加註片假名拼音;水體以藍色區塊表示,採雙色印刷。發行機構為日本陸地測量部,版權所有者是朝鮮總督府。

圖3.日製《朝鮮五萬分一地形圖》──新義州及安東 (1919)
(大正七年測圖製版,八年發行)

  二戰末期,美國陸軍製圖局 (AMS, 1941-1968) 運用日製《朝鮮五萬分一地形圖》,並增修資料,編製多色版《朝鮮五萬分一地形圖》,圖組號L751 (1945);此另稱《Korean War Era Map*2。圖4為「Type A-AMS 1」版,係在日製版上譯註英文地名及相關圖資(深藍色)。圖5為「Type F-AMS 1」版,係採用UTM方格網(橫麥卡托投影)編纂,增修繪製發行之另一L751圖組;此圖組之地形圖具有雙方格網,一般數學基準轉換時期大多會採用的型式;圖內地名採韓文McCune-Reischauer拼音及日文片假名拼音(Hepburn羅馬化系統)雙註。50s年代左右,美軍AMS, Far East再次編修繪製發行L751新圖組,新編五萬分一地形圖採英韓雙語併註。參閱圖6

圖4.美製《韓國五萬分一地形圖》L751_6923 Ⅳ  Andong安東 (1945)

圖5.美製《韓國五萬分一地形圖》L751_6231 Ⅰ Hanch'on漢川 (1947)

(出自 https://www.koreanwar.org/html/korean_war_maps_results.html?id=1185)

圖6.美製《韓國五萬分一地形圖》L751_6923Ⅳ Andong安東 (1957)

  韓戰結束後,美軍陸軍地形中心 (U.S. Army Topographic Command, ATC 1972-1996) 將《韓國五萬分一地形圖》再次改版,即L752圖組(亦稱DMZ Era Map*3;全區以北緯36°為界,以北圖幅為「15’ N•S x18’ E•W」,以南圖幅為「15’ N•S x15’ E•W」;其圖幅分幅與設計、圖號等等,均與L751圖組有差異。1958年南韓國防部成立了國家地理研究院 (National Geographic Research Institute, NGRI),於1961年至1963年編修南韓地區五萬分一地形圖,計350*4;圖內地名採韓文及McCune-Reischauer拼音雙語併註。參閱圖7

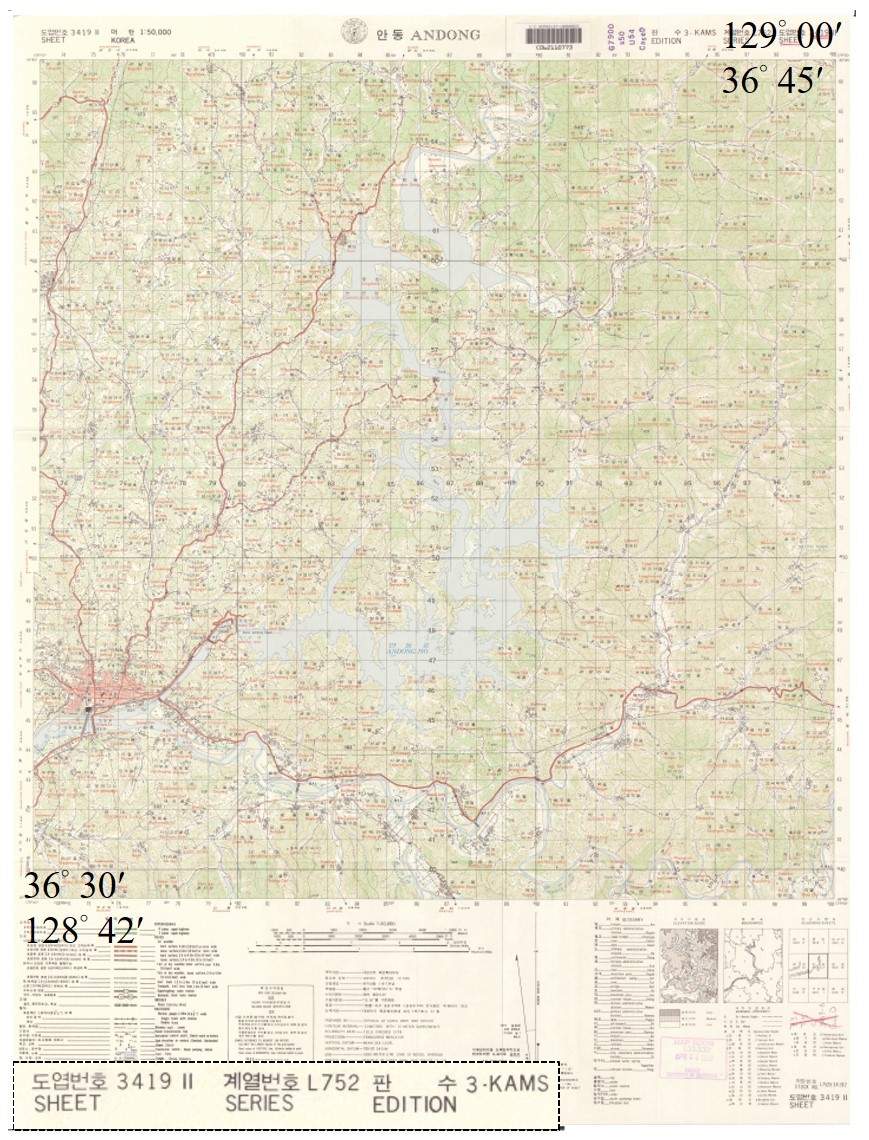

7.美製《韓國五萬分一地形圖》L752_3419 Ⅱ  Andong安東 (1979)
(出自
https://www.koreanwar2.org/kwp2/maps/l752_pdf/7900_50_3419_2.pdf)

  前述的第三版日製《韓國五萬分一地形圖》及美製《韓國五萬分一地形圖》可以查閱中研院Korea Historical GIS網站   (http://gissrv4.sinica.edu.tw/gis/seoul.html)。引申閱讀文章可參閱20179月的中華民國地圖學會「每月一圖」:《穿越到二十世紀初的北朝鮮北韓五萬分之一地形圖》(http://www.ccartoa.org.tw/news/2017/170925.html)

註釋:

*1.

出自《1:50,000 Topographic maps made by Japanese in the Late 19th Century and Early 20th Century

http://pnclink.org/pnc2006/Presentation%20material/GIS%20Map%20--%20Yangbokyung.pdf

*2.Korean War Project:AMS L751 Topographic Maps - Korean War Era https://www.koreanwar.org/html/korean_war_topo_maps.html

*3.Korean War Project:AMS L752 Topographic Maps - Korean War DMZ Period https://www.koreanwar.org/html/korean_war_topo_maps_l752.html

DMZ即是Korean Demilitarized Zone「朝鮮半島非武裝地帶」之簡稱。

*4.THE NATIONAL ATLAS OF KOREA:History of Topographic Mapmaking http://nationalatlas.ngii.go.kr/pages/page_664.php
