民國建制後，民國2年，北洋政府在內蒙古地區分設了熱河、綏遠、察哈爾三個特別區域；民國17年，國民政府時期再設為行省。
清朝時期的「張垣特區」，於民國2年設置為察哈爾特別區域，省會駐張北縣；民國17年改置為省，轄境相當今河北省張家口市、北京市延慶區、內蒙古自治區錫林郭勒盟大部及烏蘭察布市東部（包括化德縣、商都縣），下轄有10縣：宣化、赤城、萬全、懷來、蔚縣、陽原、龍關、延慶、懷安、涿鹿；當時省會駐萬全縣，民國36年6月析萬全縣縣城置張垣市(即張家口市)，省會改為張垣。萬里長城將察哈爾分為察南地區及察北地區，察北沙漠延伸至蒙古。
抗戰期間(民國26〜34年)，察哈爾省被日本佔領並成為德王領導的日本控制區蒙疆的一部份。1952年11月15日，中共撤銷察哈爾省，劃歸北京市、河北省、山西省及內蒙古自治區。
察哈爾建置期間並未有專責測繪機構，大多由參謀本部製圖局、或陸地測量總局代為執行測繪。
察哈爾各階段測繪完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
參考文獻：
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2.《内蒙古自治区志x测绘志》_概述
http://nmgqq.com.cn/fangzhigongzuo/zhishudaodu/zizhiquzhishu/2020-05-05/18843.html

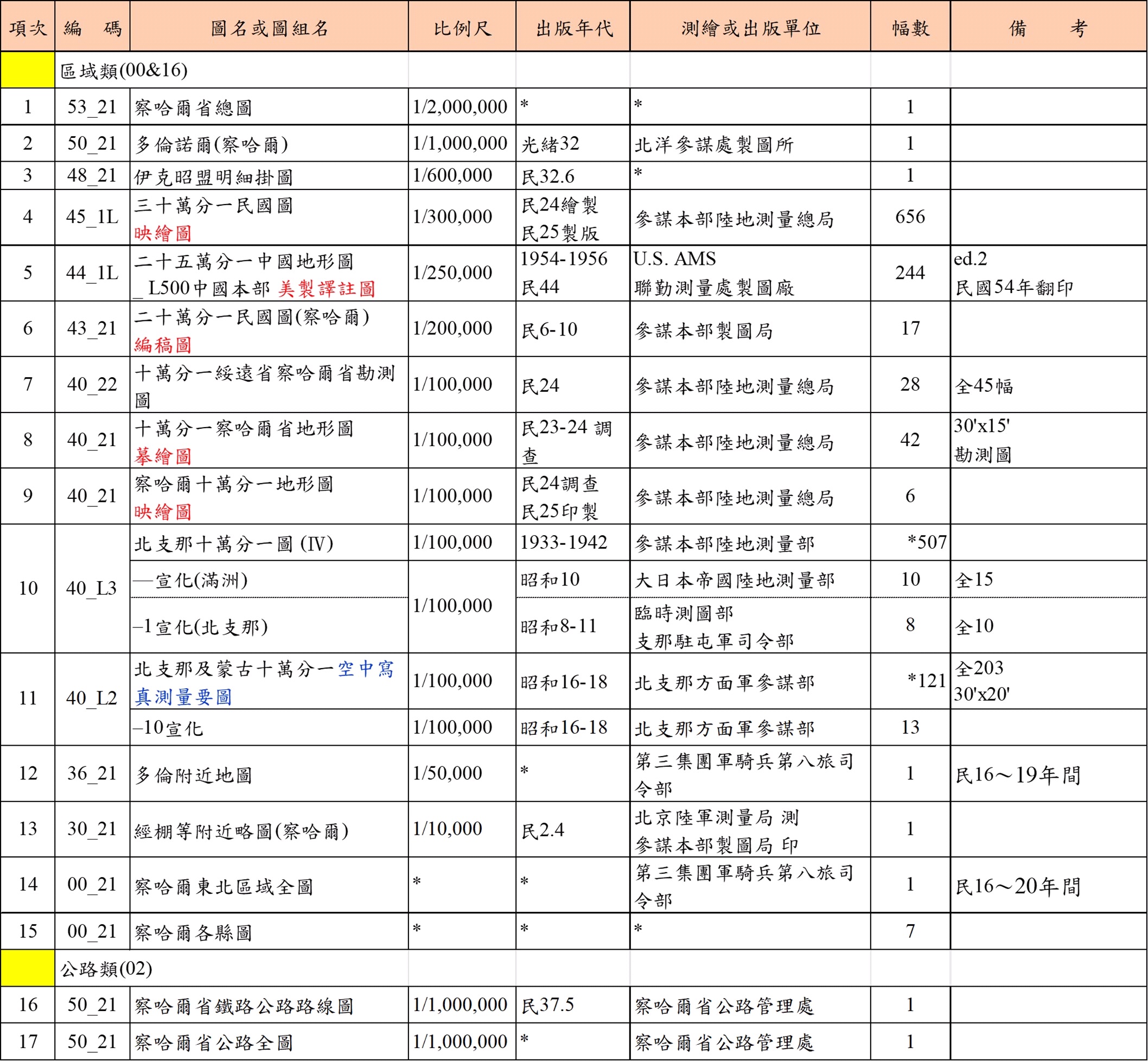

表1_1 察哈爾之歷史地圖廣惠專案檢整清單

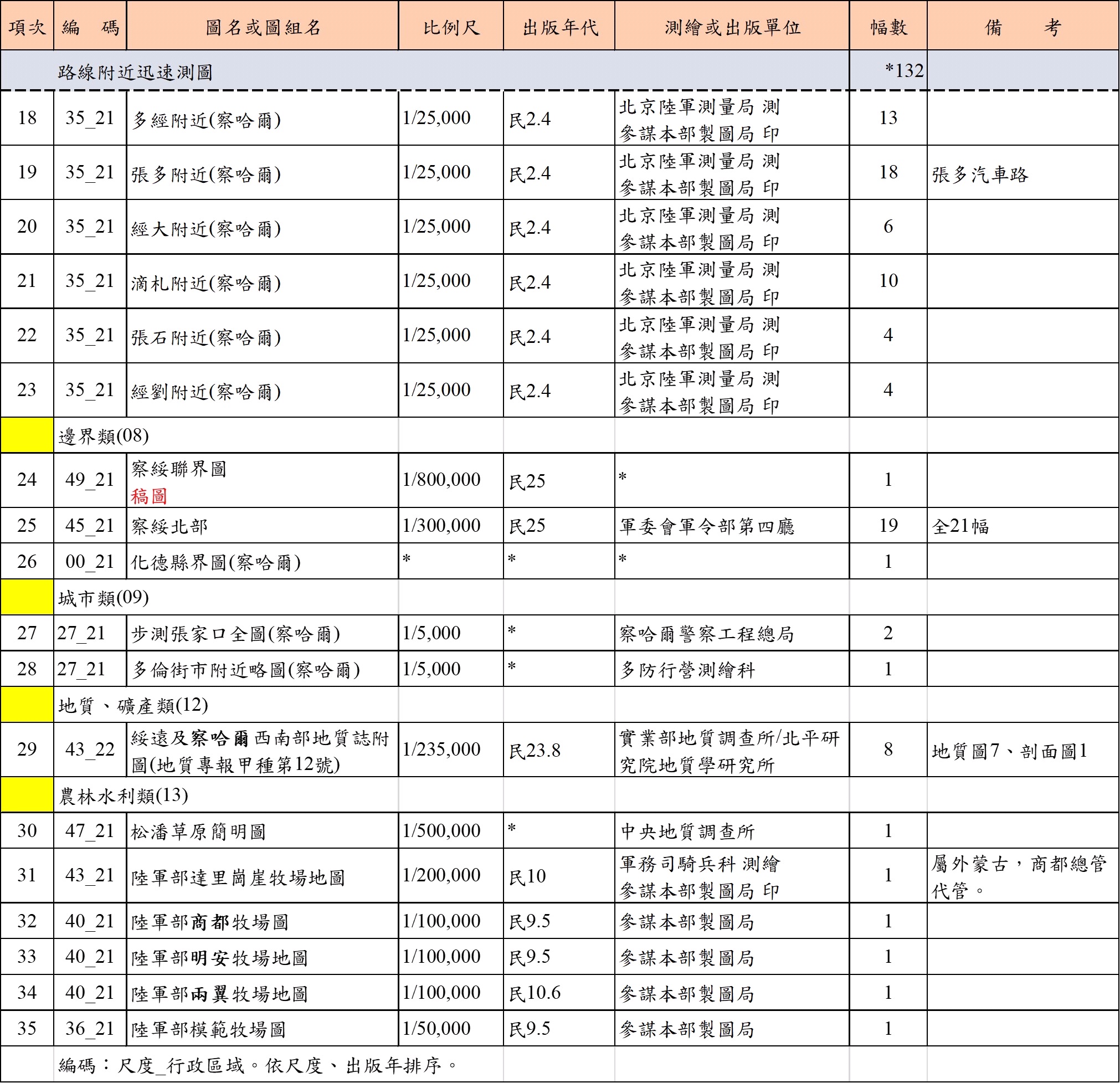

表1_2 察哈爾之歷史地圖廣惠專案檢整清單

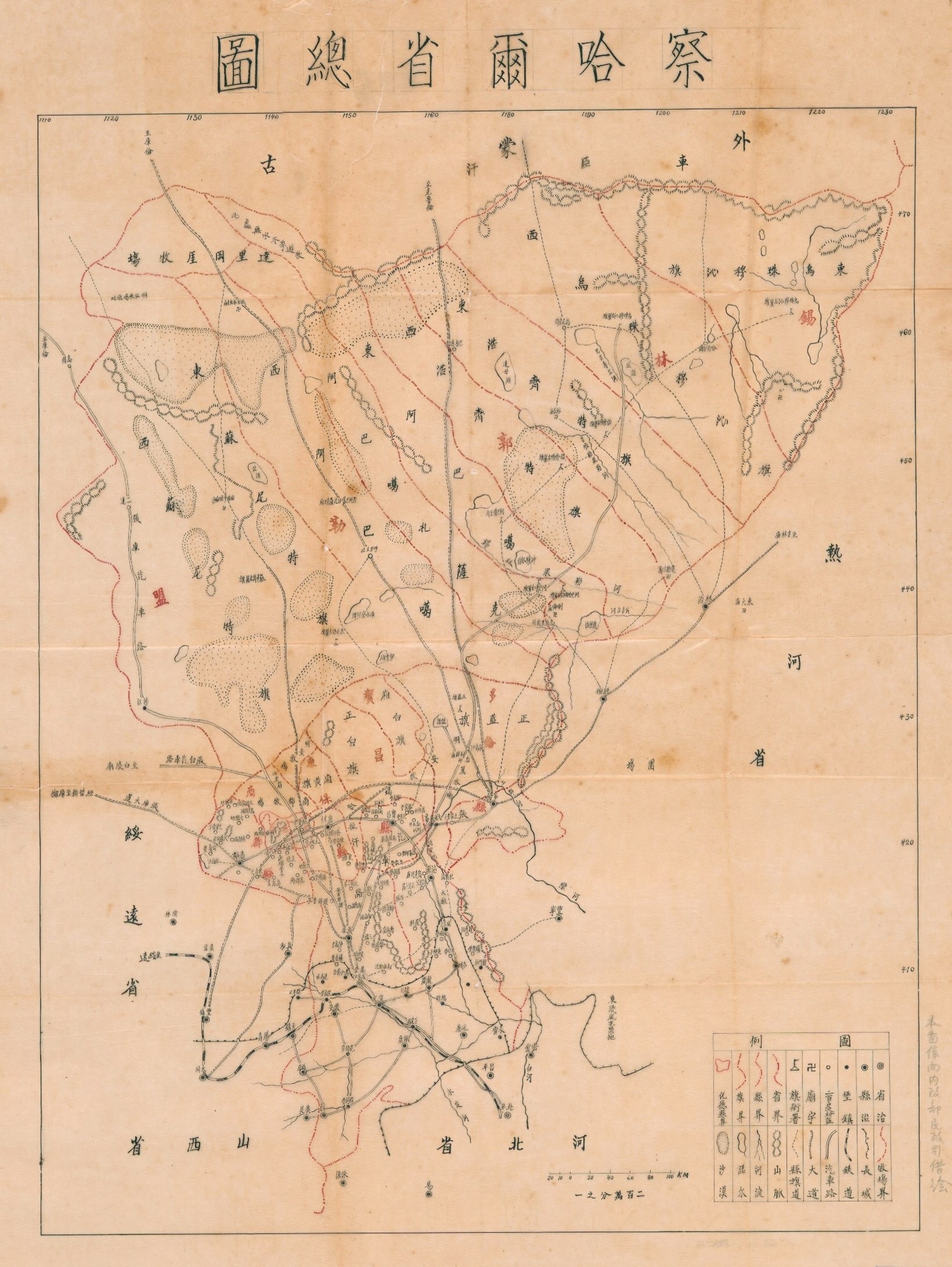

1/2,000,000《察哈爾省總圖》 (民國17年繪製) (內政部民政司) 54.1x71.5cm
[察哈爾特別區域於民國17年改設為行省。]
1/100,000《陸軍部商都牧場圖》 民國9年測繪，製印 軍務司騎兵科，參謀本部製圖局 68.6x 52.8cm
[清順治年間編設的馬、牛、羊、駝群擴大為4個大型牧場，即察哈爾四牧群(商都牧群、明安牧群、太僕寺左翼牧群和太僕寺右翼牧群)。其中，商都牧群，初稱大馬群，下轄5群；民國3年，政府將商都牧群劃歸陸軍部。民國17年，察哈爾特別區改商都牧群為第一模範牧場。]
1/5,000《步測張家口全圖》 **年 察哈爾警察工程總局 56.2x94.0cm
1/25,000《路線附近迅速測圖_張石附近》_第壹號萬全縣 民國2年繪製，印刷 北京陸軍測量局，參謀本部製圖局 55.8x43.0cm
[本圖組檢整計有4幅。「張石附近路線」，由萬全縣(是舊城)起，往北少安山、膳房堡、博爾塞台等往張北縣。]
1/250,000《察哈爾張北縣最新地圖》 114x68cm
《十萬分一察哈爾省地形圖》_張家口(摹繪圖) 民國23年調查 參謀本部陸地測量總局 30’x15’
[本幅之印刷圖(民國24年)之圖名改為「萬全縣」。這圖組就是十萬分一民國圖，亦稱「勘測調查圖」，係「單色舊圖廓」(經差30’x緯差15’)。其初版是直隸陸軍測量局於民國9年調查，民國10年製版。參閱下列一幅。(中研院歷史語言研究所典藏圖資)]
《十萬分一民國圖》_萬全縣 民國9年調查、10年製版 直隸陸軍測量局 30’x15
[中研院歷史語言研究所典藏圖資。]
日製《北支那及蒙古十萬分一空中寫真測量要圖》_宣化 昭和16年(1941年)航測，發行 陸地測量部，參謀本部 30’x20’
[日軍早在1908年就決議統一對華測繪十萬分一地圖，首要目標是實測兵要地圖，取代靠資料編纂而成的舊地圖；其中航製十萬分一圖，首於1939年至1940年間測製《十萬分一河北山東航測圖》(58幅)。1941年後，再測製《北支那及蒙古十萬分一空中寫真測量要圖》(203幅)。這圖組各圖幅範圍為經差30’ x緯差20’，有4x4Km方格網(日稱”方眼”)；此係兵要地圖，故以相關軍事兵要資料表現為主，如軍營、公路、鐵路等等。]
《二十萬分一民國圖(察哈爾)》_ 多倫縣(清繪圖) 民國6年調查、9年繪製 參謀本部製圖局 1°x30’
[本圖組計有17幅。根據《二十萬分一圖略圖式》(民國2年)繪製，其成圖方法(編纂)，與1/100,000勘測圖是相同作法，採經差1°x緯差30’經緯圖廓，圖面有方格，每方經緯度差值10’。]
《二十五萬分一中國地形圖》_CHANG-CHIA-K'OU 張家口(美製譯註圖) (1955年編印)，民國54年翻印 (U.S. AMS)，聯勤測量製圖廠 2°x1°
[本圖組係美國陸軍製圖局(U.S. AMS)製作發行，廣惠專案檢整有433幅，其中《L500_中國本部》，計244幅，係於1955年(民國44年)編印發行(ed.2)；我聯勤測量製圖廠於民國54年翻印。]
《三十萬分一民國圖》_萬全(映繪圖) 民國24年縮繪、25年製版 參謀本部陸地測量總局 1°30’x45’
[《三十萬分一民國圖》(即《三十萬分一省區聯界圖》)全國劃分為23個區域。本圖組係《察綏北部》(全21幅)，廣惠專案檢整計19幅，另《察綏南部》(全30幅)。這圖幅涵蓋範圍為經差1°30’x緯差45’(舊圖廓)。]
1/1,000,000《多倫諾爾》 光緒32年(1906年) 北洋參謀處製圖所 5°x4°
[多倫諾爾(蒙古名 Dolon nor)，又稱多倫；位於察哈爾東南部灤河南岸。雍正十年（1732）置多羅諾爾廳，屬於直隸省；清朝初年，為察哈爾部牧場。民國2年，改稱多倫縣，屬察哈爾省。]
|
