清光緒12年(1886年)十月，清朝政府成立會典館，並在全國開展測繪《會典圖》，清光緒15年（1889），湖南省設置「輿圖局」，執行測繪《湖南全省輿圖》。自光緒17年至21年（1891～1895），湖南完成省圖1幅，南嶽圖、九嶷山圖、洞庭全圖、洞庭圖各1幅，府圖9幅，直隸廳、州圖9幅，縣（州）圖67幅；總計90幅圖，共16冊；另附《湖南全省輿圖說》、表6，訂為兩冊。上述各圖均有圖說，說明其沿革、疆域、天度、山鎮、水道、鄉鎮、職官等情況。
民國元年4月1日，「湖南陸軍測量局」在長沙成立，直隸於參謀本部陸軍測量總局，兼隸於湖南都督公署；局下設地形科和製圖科，同時開辦陸軍測量學校培養人才；該局主要任務是負責省之1/25,000和1/50,000地形測圖。民國5年至16年由於軍閥混戰，政局動盪，缺錢缺人，工作陷於停頓。
民國17年，南京國民政府重建陸地測量總局後，「湖南省陸地測量局」仍擔負省地形測圖任務；民國19年仍設地形和製圖兩科；地形科分三角、水準、地形等3個組；製圖科分清繪、印刷兩個股和攝影組。主要從事省1/50,000地形圖的測繪和印刷。
民國27年10月，省陸地測量局遷駐芷江縣，年底改編為「軍事委員會軍令部測量第五隊」，仍從事省1/50,000地形圖測繪；民國28年，製圖科大部分人員調入陸地測量總局航測科；民國30年組成「中緬測量隊」，到雲南省進行公路測量工作；民國34 年 5 月，軍令部第四廳地形一隊與四川省陸地測量局合併改編為「軍令部第四廳測量第五隊」。
辛亥革命以後，湖南開始使用現代技術手段進行測繪工作。民國元年成立的湖南陸軍測量局主要用平板儀測繪1/50,000、1/25,000、1/10,000地形圖，還編繪部分1/100,000地形圖。
民國5～26年，湖南陸軍測量局（民國19年後更名「湖南省陸地測量局」）依據民國3年頒佈的1/50,000地形圖迅速測量計畫，採用小平板儀交會法測繪舊圖廓（矩形分幅，46×36cm）地形圖133幅。民國27～28年陸地測量總局應軍事急需，調廣東省陸地測量局等赴湘南地區(零陵、東安、宜章、資興、永興、郴縣等地)測繪新圖廓(經差15’x緯差10’)1/50,000地形圖55幅。省陸地測量局於民國27～34年測繪新圖廓1/50,000地形圖180幅。上述新、舊圖廓地形圖共368幅。
民國2～7年，湖南陸軍測量局在北起臨湘、南到株洲、西至漢壽之間“T”形區域內，用平板儀測繪1/25,000地形圖108幅。
民國20年，省陸地測量局開始施測岳(陽)臨(湘)要塞區1/10,000地形圖32幅。
湖南省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
參考文獻：
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2.湖南地方志_測繪志
http://218.76.24.115:8889/chorography/bookDetail/bookReadZs?bookId=201604080039
表1_1 湖南測繪機構歷史地圖廣惠專案檢整清單
表1_2 湖南測繪機構歷史地圖廣惠專案檢整清單
1/500,000《湖南全圖》_長沙(編稿圖) 民國8年縮製 湖南陸軍測量局 3°x3°
[本幅圖幅範圍：111°30’～114°30’E, 27°30’～30°30’N。計有四幅。]
《湖南省二十萬分一民國圖》_長沙 民國15年製印 湖南陸軍測量局 1°x30'
[繪有10’x10’方格網。依民國2年「二十萬分一圖略圖式」辦理。]
《江蘇二十萬分一民國圖》_海門(映繪圖) 民國6年繪製，14年複製 (江蘇陸軍測量局)，軍委會軍令部陸地測量總局測量第五隊 1°x30'
[本幅係江蘇陸軍測量局於民國6年繪製、製印(全圖組印刷圖有46幅)，14年複製。軍令部陸地測量總局測量第五隊係民國27年底成立的，其複製此幅的年份，應該不是民國14年，且這一年湖南陸軍測量局業務是停頓的，較有可能在民國27年至31年間。]
《湖南十萬分一民國圖》_高沙市 民國5年編纂 湖南陸軍測量局 30'x15'
[依民國2年「二十萬分一圖略圖式」辦理。]
《湖南十萬分一地形圖》_高沙市(清繪圖) 民國7年製印 湖南陸軍測量局 30'x15'
[本圖組係十萬之民國圖，依民國2年「二十萬分一圖略圖式」辦理。]

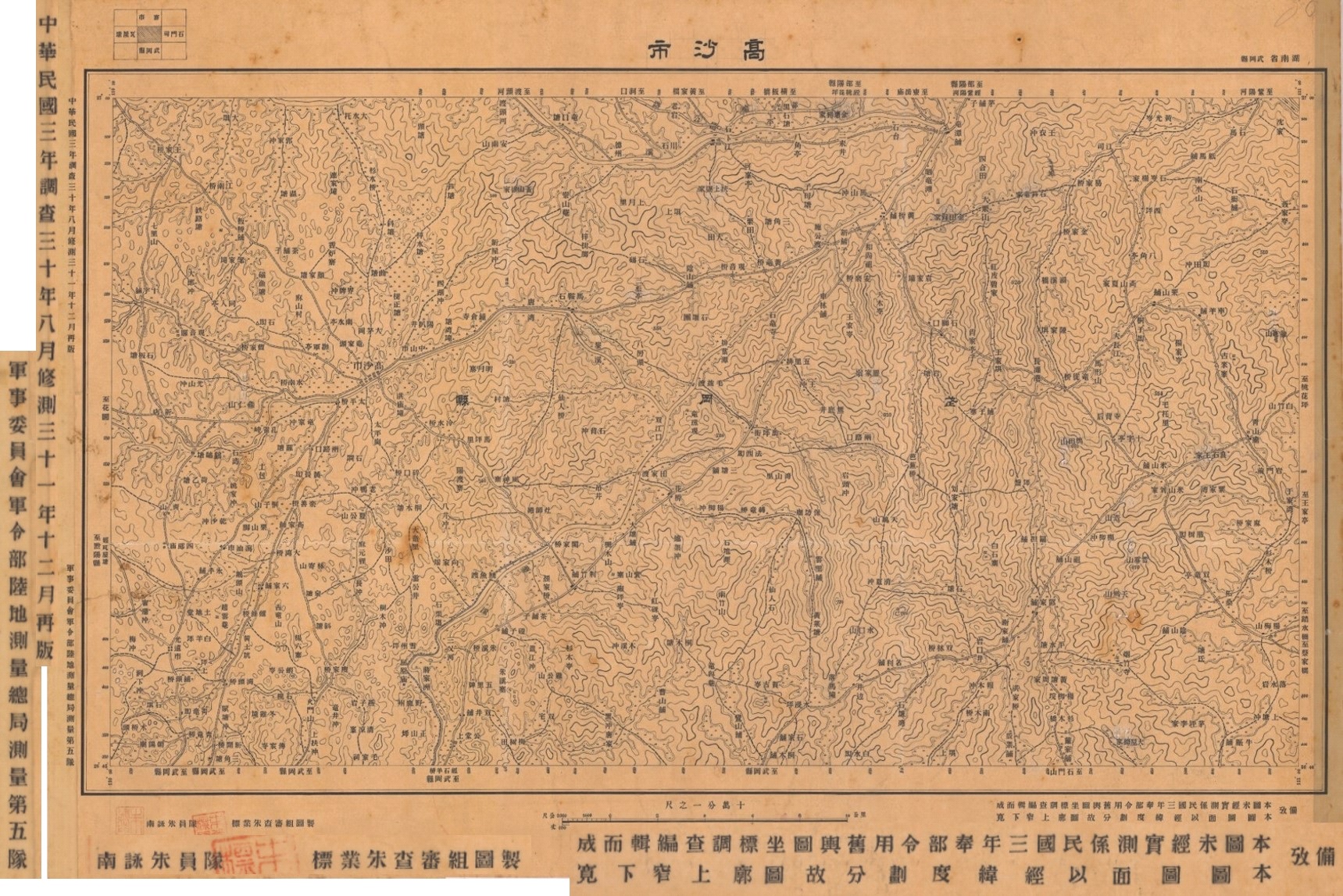

《湖南十萬分一地形圖》_高沙市(映繪圖) 民國3年調查，30年修測、31年再版 (湖南陸軍測量局)，軍委會軍令部陸地測量總局測量第五隊 30'x15'
[本圖組係湖南陸軍測量局依民國2年「二十萬分一圖略圖式」辦理，民國3年調查的十萬之民國圖。]
《福建十萬分一地形圖》_明溪縣(映繪圖) 民國30年編繪，民國31年再版 (福建省陸地測量隊)，軍委會軍令部陸地測量總局測量第五隊 經差30’x緯差20’
《湖南五萬分一地形圖》_銀田市(原圖) 民國22-23年測圖 湖南省陸地測量局 55.6x45.5cm
《湖南五萬分一地形圖》_銀田市 民國22年測圖、23年繪製，40年翻印 參謀本部湖南省陸地測量局，聯勤測量處 57.3x45.0cm
《湖南五萬分一地形圖》_銀田市(清繪圖) 民國22年測圖、23年繪製，49年複製 參謀本部湖南省陸地測量局，聯勤測量處 55.6x46.7cm
《五萬分一湖南省地形圖》_高沙市 民國32年測圖，(35年製印) (測量第五隊)，國防部測量局 15'x10'
[本圖組係湖南省陸地測量局(測量第五隊)於民國27～34年測繪新圖廓(經差15’x緯差10’) 五萬分一地形圖，依民國24年「修正地形圖圖式」辦理。國防部測量局製印，理當於民國35年以後的業務。]
《二萬五千分一湖南省地形圖》_長沙 民國元年測圖 湖南陸軍測量局 55x45 cm
[依民國2年「地形原圖圖式」辦理。]
《湖南二萬五千分一地形圖》_長沙城(映繪圖) 民國元年測圖，27年印製 (湖南陸軍測量局)，軍委會軍令部湖南省陸地測量局 55x45 cm
[依民國24年「修正地形圖圖式」辦理。此映繪稿(可直接製版)，尚缺圖框，印刷時直接套印之。]
《湖南二萬五千分一地形圖》_長沙城 民國27年迅速修測 軍委會軍令部陸地測量總局 55x45 cm
[本圖係運用「湖南省陸地測量局版」予以迅速修測後，印製成為總局版。]
1/20,000《長沙附近地形圖》_長沙城(原圖) 民國2年測圖，4年印製 湖南陸軍測量局 56.6 x 45.2 cm
1/10,000《長沙府附近地形圖》_長沙城 民國元年測圖，2年製版 湖南陸軍測量局 61.6 x45.8 cm
1/10,000《長沙城》(原圖) 民國17年測圖 (湖南陸軍測量局) 56.6 x 65.1 cm
《湖南岳臨要塞圖》_岳陽城(原圖) 民國20年測圖 湖南省陸地測量局 53.6x 43.4cm
《湖南岳臨要塞圖》_岳陽城 民國20年測圖、21年製印 湖南省陸地測量局 52.7 x45.5cm
|
