江西測繪機構之歷史地圖(宣統2年〜民國27年)

中華民國地圖學會監事許哲明編寫

光緒17年(1891年)，為測繪《大清會典輿圖》中的《江西全省輿圖》，江西在省城藩司設局，擬定辦法章程，成立了「輿圖局」。光緒22年(1896 年)，《江西全省輿圖》測繪完成，計省總圖1幅、府總圖1幅、縣圖75幅、都陽湖全圖1幅、鎮圖4幅、1省圖說、14府直隸州圖說，各散廳州縣79表格；共16冊，裝作四函。

江西省於宣統2年(1910)，成立「江西陸軍測量局」；民國創建後，仍在南昌設江西陸軍測量局，下設有三角、地形和製圖等三科，主要是實測1/50,000地形圖。直到民國19年春，改稱「參謀本部江西省陸地測量局」；民國30年，奉命改為「軍令部測量第九隊」，下設有三角測量科、地形測量科；民國35年，再更名「國防部測量局測量第二隊」，駐南昌，後遷重慶，直到被中共接管。

民國21年，江西省成立「航空測量分隊」，下設有航攝組、測量組、糾正組、製圖選點組、調繪組等，主要是施作地籍圖。民國25年，江西航測分隊更名「航空測量第一隊」，下設有航攝組、控制組、糾正組、複照組、調繪組等。民國26年，江西航空測量隊改組為「江西省土地測量隊」。民國27年，結束業務。

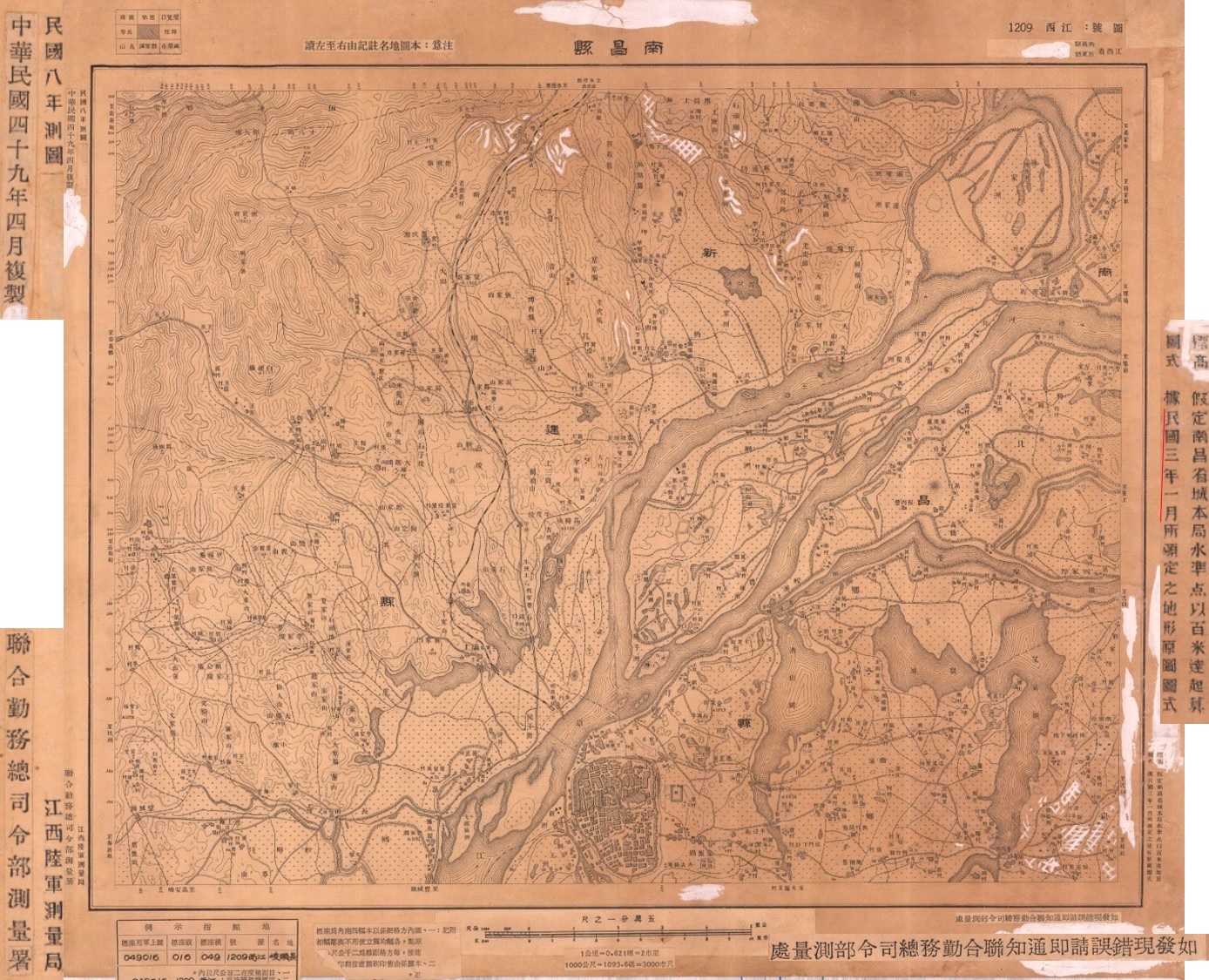

省陸地測量局民國8年施測《江西1/200,000調查圖》54 幅，民國19年施測《江西1/100,000地形圖》161幅，《1/500,000江西全圖》4幅。

民國27年，日本支那派遣軍參謀部測繪《江西1/50,000地形圖》，後由我參謀本部陸地測量總局翻印出版，計326幅；聯勤測量處於民國40年再複印。

民國時期，江西地形測量開始採用外國測繪儀器和技術，但主要是白紙測圖。民國21年，江西為進行地籍測量開始運用航空攝影測量方法，圖的內容表達比較細緻，圖式符號用陸地測量總局制訂的地形圖圖式，圖式中反映各個地形要素及其附屬物體、獨立物體和記號等14類300種，地貌以等高線表現，等高距為5公尺，高程起算為省陸地測量局假定原點以公尺計算，圖幅為矩形分幅，圖幅編號採用行列編號法。

民國35年4月5日，中央令全國各省施測重要城市的一萬分之一地圖。江西施測1/10,000城市圖計有：南昌市、宜春縣城、高安縣城、清江縣城、吉安縣城、大庾縣城、贛縣城、南城縣城、臨川縣城、上饒縣城、鄱陽縣城、星子縣城、九江縣城、萍鄉縣城等14幅。

江西省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。

參考文獻：

1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。

2.江西省志：測繪志
http://www.jxsfzg.cn/id_167/chapter.shtml

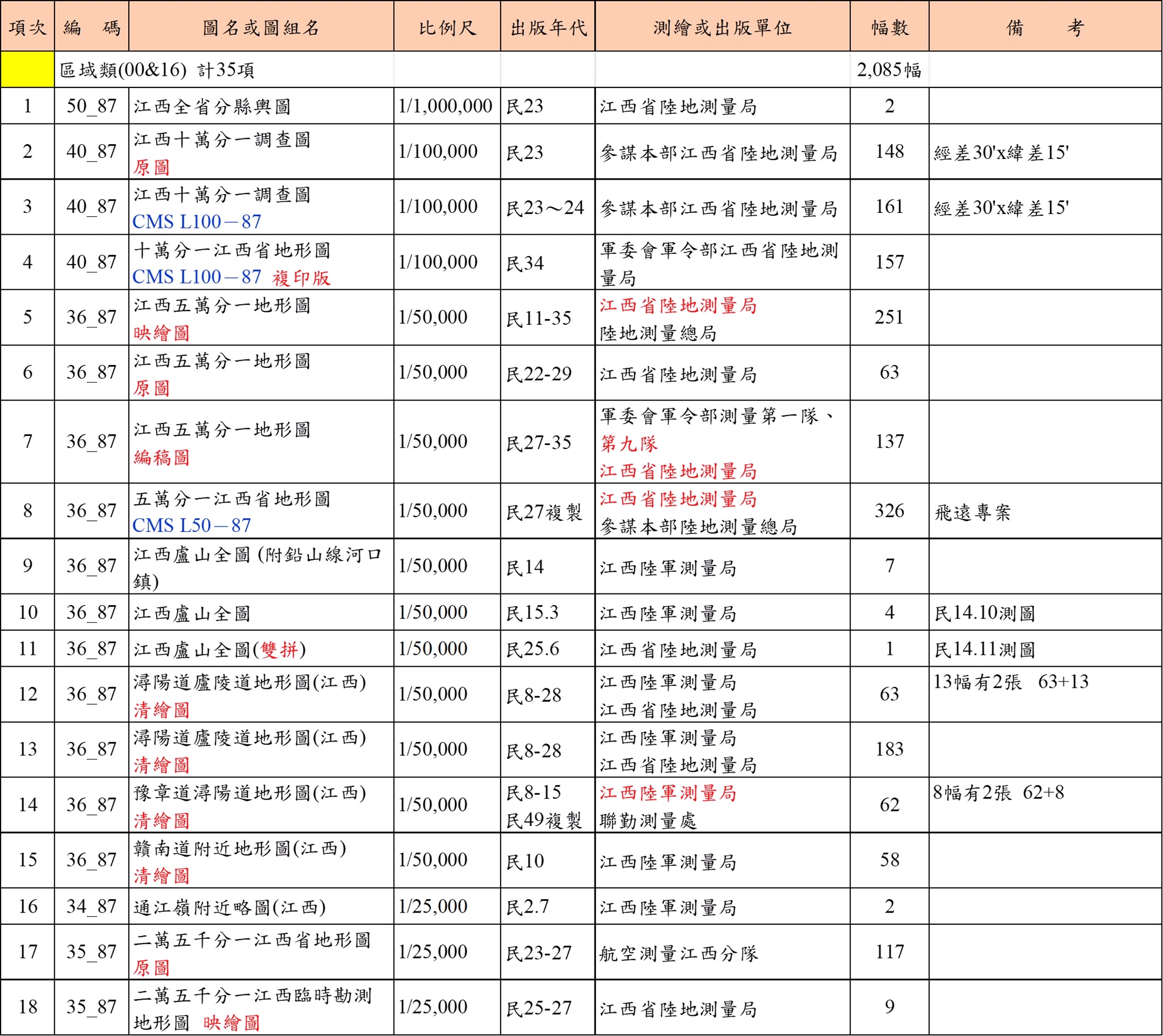

表1_1 江西測繪機構歷史地圖廣惠專案檢整清單
