福建測繪機構之歷史地圖(民國元年〜民國37年)

中華民國地圖學會監事 許哲明 編寫

       福建省於光緒31年(1905),成立福建省督練公所,在督練公所參謀處下設測地科,民國之後改為「都督府參謀司測繪科」;民國元年下半年都督府參謀司測繪科撤銷,建立「福建陸軍測量局」,受北京參謀本部陸軍測量總局及福建督軍府管轄,著手籌辦福建省軍用地形圖的測繪工作。

       民國14年,參謀本部第五局制訂了各種測量法規,頒佈了《1/200,000民國圖編纂規則》、《1/100,000地圖勘測規劃》、《1/50,000地形圖10年速測計畫》等,福建省開始執行。

       民國16年4月,南京成立國民政府;同年5月,福建省政府正式成立。福建陸軍測量局改隸于南京參謀本部陸軍測繪總局,定名為「參謀本部福建陸軍測量局」;民國18年全國測量會議後,改名為「福建省陸地測量局」,民國19年改稱為「參謀本部福建省陸地測量局」。

       民國28年春,因抗日戰爭,縮編為「福建省陸地測量隊」,由福建省地政局代管。29年春,改隸省保安司令部管轄;31年1月,恢復原稱「福建省陸地測量局」,隸軍令部。35年春,改編為「軍令部測量第十隊」;同年秋季,改為「國防部測量局第十隊」;38年初,又改稱為「國防部量局地形測量第八隊」,至8月,被中共接管。

       民國初,福建省地形圖,尚屬空白。民國8年,省陸軍測量局對福州省會編繪出版有1/10,000《城台地圖》,這是福州市最早的近代地形圖。民國9年,由陸地測量總局在福建省沙縣附近施測有1/25,000地形圖,計7幅。民國17~31年,省陸地測量局先後在全省範圍,特別在交通公路沿線、沿江佈設有三角圖根(包括天文、基線等測量),完成了1/50,000地形圖,共210幅,占全省面積的70%左右。1/50,000地形圖圖廓為經差15’x緯差10’,其標高以省陸測局東南角旁埋設水準標石假定高程為100米,作為起算。

       1/100,000地形圖,大部分圖幅是由參謀本部陸地測量總局於民國19年利用1/500,000中國輿圖進行放大,地物地貌則利用1/250,000地形圖增入,精度較差。全省共98幅。

       福建省各階段測繪機構完成之地圖,在廣惠專案中檢整出之成果,參閱表1暨各尺度圖產品舉例。

參考文獻:

1.《中國測繪史》編輯委員會,《中國測繪史》第二卷,測繪出版社,北京市:2002。

2.福建黨史方志網_福建省志:測繪志
http://data.fjdsfzw.org.cn/2016-09-21/content_319.html<

表1_1 福建測繪機構歷史地圖廣惠專案檢整清單

表1_2 福建測繪機構歷史地圖廣惠專案檢整清單

表1_3 福建測繪機構歷史地圖廣惠專案檢整清單

1/36,360《福州城台附近各鄉村地圖》 63.5x90.0cm
[民國初年,省陸軍測量局對省會福州編有1/10,000的《福州城台地圖》,是福州城市最早的大比例尺近代地形圖。這幅圖外資料缺,無法判定製作單位及時間;唯圖名與前述之圖有關。]

1/500《閩江要塞圖》_北岸砲臺(原圖) 民國5測圖、民國6製圖福建 陸軍測量局 63.4 x 51.3 cm

1/10,000《福州市全圖》 民國16年修正、製印 福建省陸軍測量局 43.6 x 81.8cm

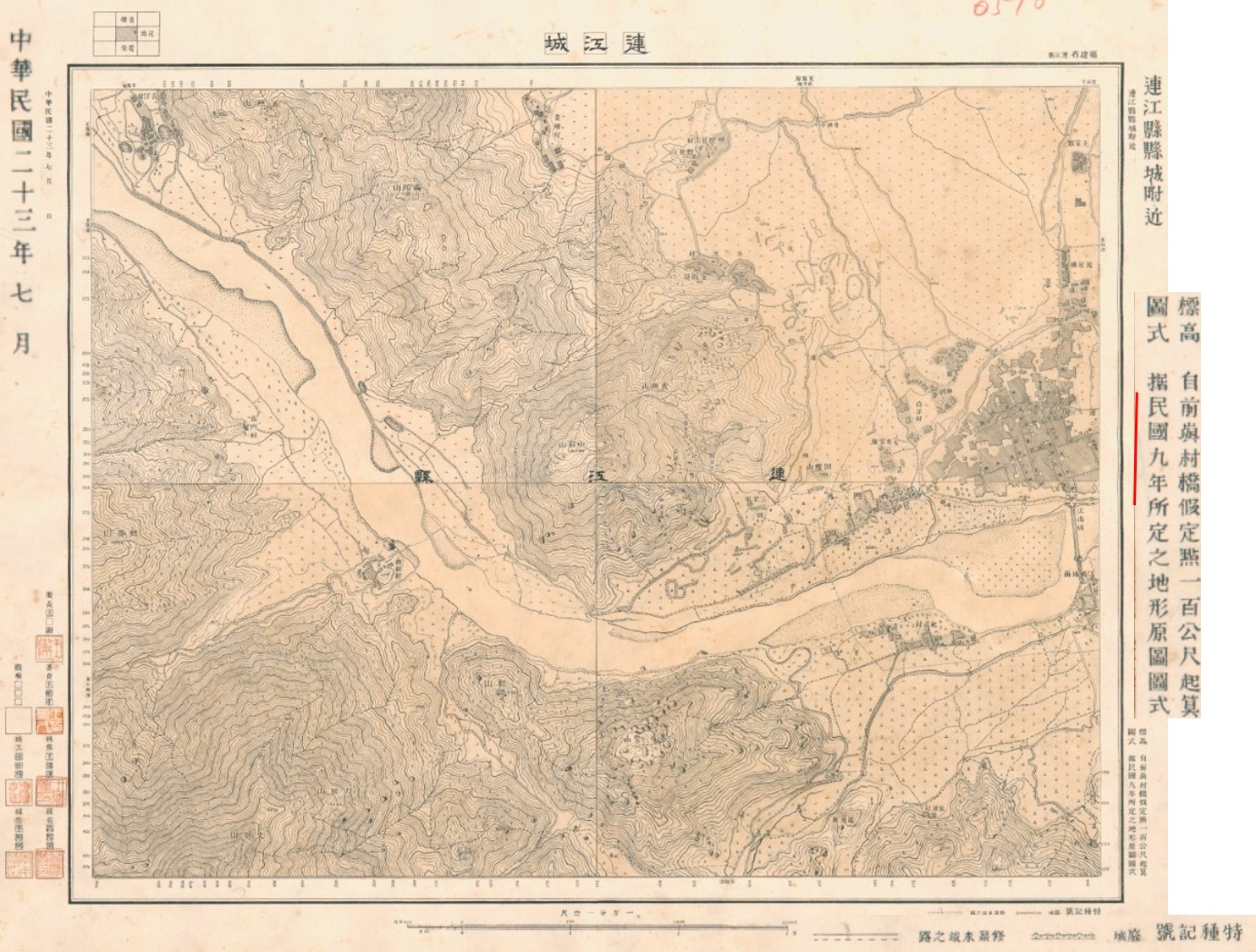

1/10,000《閩江口附近地圖》_連江城(原圖) 民國23測圖 福建省陸地測量局 61.0 x 53.6 cm
[本圖組係1/10,000連江縣城附近地形圖,計四幅。測繪完成後之調繪資料_地理調查表,如下表;改正補充後,再予清繪、製版、印刷。]

1/10,000《連江城》地理調查表

1/10,000《閩口要塞附近》_連江城 民國23測圖、製版 福建省陸地測量局 58.8 x 49.8cm

《福建一萬分一地形圖》_連江城(映繪圖) 民國23測圖、民國24製圖 福建省陸地測量總局 58.9 x 45.9cm

1/10,000《閩江口附近圖》_連江城 民國23測圖、民國24製圖 福建省陸地測量局 56.0 x 44.5 cm

1/20,000《福州東門外附近地形圖》 民國8年測圖 福建陸軍測量局 82.0 x 67.9 cm

1/25,000《福州附近地圖》_西亭(原圖) 民國4年製圖 福建陸軍測量局 63.0 x 51.4 cm

《福建五萬分一地形圖》_福州市(原圖) 民國24年測繪 福建省陸地測量局 經差15’x緯差10’

《福建五萬分一地形圖》_明溪縣(原圖) 民國34年測圖 軍委會軍令部測量第十隊 經差15’x緯差10’

《福建五萬分一地形圖》_明溪縣(原圖) 民國34年測圖、民國41年複製 (軍委會軍令部測量第十隊)、聯勤測量處 經差15’x緯差10’
[飛遠專案圖資,本圖組係軍委會軍令部測量第十隊(前福建省陸地測量局改制)據民國24年圖式測繪,來台後由聯勤測量處於民國41年複製。]

《福建十萬分一勘測圖》_明溪縣(原圖) 民國27年勘測 (福建省陸地測量局) 經差30’緯差15’

《十萬分一福建省地形圖》_明溪縣 民國30年編繪、製印 測福建省陸地測量隊 經差30’x緯差20’
[民國28年春,福建省陸地測量局因抗日戰爭,縮編為福建省陸地測量隊。]

《《福建十萬分一地形圖》_明溪縣(原圖) 民國34年測圖、民國36年縮繪 國防部測量局測量第十隊 經差30’x緯差20’

《福建省二十萬分一圖》_福州(清繪圖) 民國6年製圖 福建陸軍測量局 56.6 x 65.3cm

1/300,000《福建沿江形勢圖》 民國27年縮製、民國28年製版 軍令部福建省陸地測量局 78.0 x 54.5 cm
[此圖涵蓋範圍118°0’~120°0’E, 25°50’~26°50’N;繪有30’x30’方格網。]
