廣東省於光緒16年(1890年)，設立「廣東省輿圖局」，負責《清會典圖_廣東輿地全圖》測繪和撰寫圖說事宜；至光緒18年(1892年），輿圖測繪工作結束；光緒23年(1897年）石印出版，共113幅；包括有：廣東全省輿地總圖、全省經緯度圖各1幅，府全圖9幅，直隸圖5幅，縣、廳圖97幅。
光緒29年(1903年)，清政府成立練兵處，督導編練新軍。練兵處設立測繪科和京師測繪學堂，各省督練公所陸續成立測繪局(科)和陸軍測繪學堂，培養測繪人才，開展以1/10,000、1/25,000、1/50,000、1/100,000等大比例尺地形圖測繪。兩廣督練公所於光緒31年(1905年)成立，在參謀處設有「測繪科」，下設有三角、地形、製圖等三股，負責軍事測繪事務。
民國元年，在原兩廣督練公所參謀處測繪科的基礎上成立「廣東陸軍測繪局」，下設有三角、地形、製圖等三科，及六個班；民國2年11月再改稱「廣東陸軍測量局」(簡稱粵測局)，隸北京參謀本部。因政局動亂，經營中斷，直到民國12年秋，在廣州文德東路的工程學校舊址，復立測局和學校。民國19年改制為「廣東省陸地測量局」(隸省)，民國25年改隸參謀本部陸地測量總局，至民國29年局撤銷，改為「軍令部陸地測量總局測量第三隊」，直到民國38年。
清末民初，1/25,000地形圖(46x36cm矩形圖廓)之測繪，自宣統元年至民國6年完成392幅，民國19年再測5幅，先後全省總計測繪有397幅。粵省對1/50,000地形圖(46x36cm矩形圖廓)之施測，首運用1/25,000地形圖(廣州、珠江三角洲一帶)縮編修測，計99幅。自民國16年至26年採碎部測量(將圖幅分成16小塊)，計完成604幅；全省總計完成703幅。民國13年，粵測局以同治5年(1866年)編製出版的1/180,000《廣東圖》放大成1/100,000地圖，按經差30’x緯差15’分幅，經勘測調查，於民國16年完成全省《十萬分一調查圖》244幅。
廣東測繪機構印製之歷史地圖在廣惠專案中的檢整清單，請參閱表1及各尺度圖產品舉例。
參考文獻：
1.《百科》”廣東陸軍測量局”及”羅照滄”詞條。
https://baike.baidu.com/item/广东陆军测量局/7498693
2.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
3.廣東省志_測繪志
表1_1 廣東測繪機構歷史地圖廣惠專案檢整清單
表1_2 廣東測繪機構歷史地圖廣惠專案檢整清單
表1_3 廣東測繪機構歷史地圖廣惠專案檢整清單
《廣州六門水道圖》(六拚) **年繪製 兩廣督練公所參謀處測繪科 經差1°27’x緯差1°43’
[圖分成六幅(2x3)印製，每幅寬55.5x長46cm。圖框繪有1’x1’劃分，圖內有15’x15’方格線。圖內繪有廣東省城和順德、新會、新安、香山等縣城，以及虎門、蕉門、橫門、磨刀門、虎跳門、崖門等六個重要出海水道,並注出水的深度。]
《五十萬分一中國輿圖》_張北 民國16年製印 廣東陸軍測量局 經差3°x緯差1°30’
[本圖組計有243幅(民國5〜7年北京陸軍測量局與製圖局編印)，專案檢整到這年份者僅此一幅]
《廣東省二十萬分一民國圖》_廣州 民國16年製印 廣東陸軍測量局 經差1°x緯差1°
[二十萬分一圖，大多採用經緯圖廓為經差1°x緯差40'。本圖組屬大幅版圖，係運用十萬分一調查圖縮編製印。]
《廣東十萬分一地形圖》_廣州市(編稿圖) 民國21年縮繪 廣東省陸地測量局 61x48cm
[係據廣東五萬分一實測圖縮繪。十萬分一圖最早圖幅範圍是經差30’x緯差15’的經緯圖框，民國18年起改採經差30’x緯差20’的新圖廓。]
《廣東五萬分一地形圖》_廣州市(編稿圖) 民國17年縮繪 廣東陸軍測量局 59x46cm圖框
[本幅係運用宣統元年測圖之1/25,000地形圖(四幅)縮編，並修正新資料。圖幅是舊五萬46x36cm矩形圖廓。]

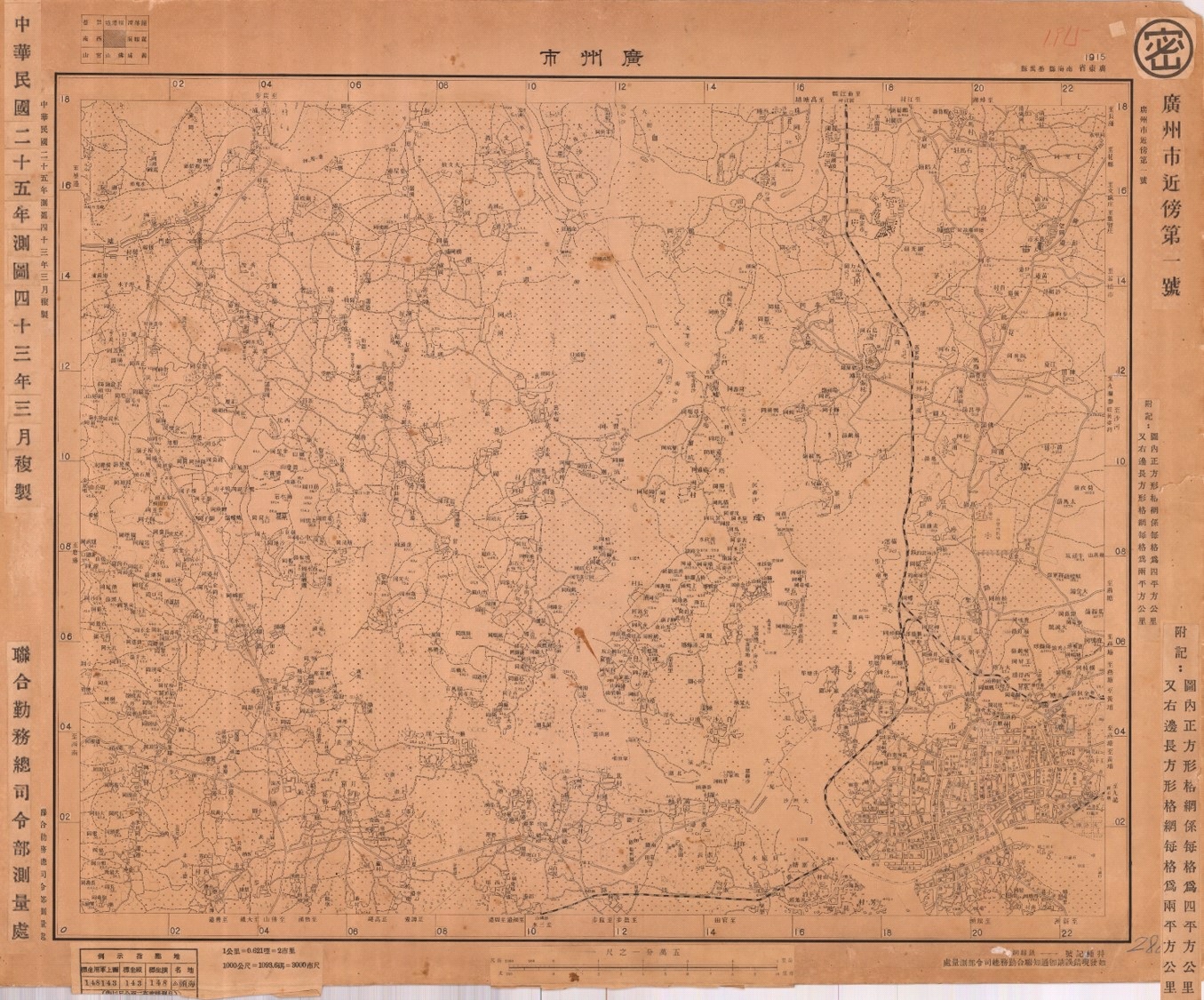

《廣東五萬分一地形圖》_廣州市(清繪圖) 民國25年測圖，43年複製 廣東省陸地測量局，聯勤總部測量處 73x59cm圖框
《二萬五千分一廣東省地形圖》_廣州市 宣統元年測圖，民國26年再製印 (兩廣督練公所參謀處測繪科)，廣東省陸地測量局 54x45cm圖框
[圖幅是46x36cm矩形圖廓。]
一萬分一《廣州東門外附近之圖》_其一&其二 宣統元年製圖 廣東參謀處測繪科製圖股 46x67cm
[清末測製的一萬分一廣州東郊，計11幅；至民初不斷更新版次。]
一萬分一《廣州東門外附近之圖》_其一&其二 民國15年修製 廣東陸軍測量局 46x67cm
十萬分一《虎門要塞圖》 民國2年繪製 廣東陸軍測量局 29.4x39.4cm
五千分一《長洲砲臺》(四拼) 民國*年製印 廣東陸軍測量局 128x98cm
[「長洲炮臺」之組成有新洲台、白鶴台、大坡地台、舊西岡台、新西岡台、蚨蝶岡台等。]
|
