江蘇測繪機構之歷史地圖(光緒32年〜民國17年)

中華民國地圖學會監事 許哲明 編寫

       清光緒32年(1906年)於南寧(今南京)大行宮成立「南洋陸軍實地測量司」,下設三角、地形、製圖三股。當時主要從事蘇南及長江兩岸地區1/20,000、1/25,000大尺度地形圖之測繪。

       民國建立後,於民國元年在南京大石橋成立「江蘇陸軍測量局」*1,下設三角、地形、製圖三課,展開省區範圍之測繪;直到民國17年11月江蘇陸軍測量局被裁併,在同址設置主管全國測繪的「參謀本部陸地測量總局」,局內設局本部及總務、三角、地形、製圖等四科。

       「滬軍都督府」係於宣統3年9月16日設置,為軍政合一的臨時機構,民國元年7月31日撤銷;上海地區測繪事宜歸於江蘇省管轄。江蘇省各階段測繪機構完成之地圖,在廣惠專案中檢整出之成果,參閱表1暨各尺度圖產品舉例。

表1-2 江蘇測繪機構歷史地圖廣惠專案檢整清單

表1-2 江蘇測繪機構歷史地圖廣惠專案檢整清單

註釋:

*1.《方志江蘇》載民國2年「江蘇陸軍測量局」在南京成立。但在民國元年測繪之地圖上,有註「江蘇陸軍測量局」。參閱《津浦鐵路南北段路線車站圖》、一萬分一《上海附近地形圖》等地圖。《中國測繪史》載:清光緒15年(1889年)「山東輿圖局」成立,16〜20年(1890〜1895年)執行《清會典圖》_山東全省輿圖表說製作(未完成省地圖集)。清光緒31年(1905年)元月「山東測繪局」在濟南成立,隸總理練兵處;設置之目的在測繪全省略圖。

參考文獻:

1.上海市地方志辦公室_上海通志_第一卷建置沿革
http://www.shtong.gov.cn/Newsite/node2/node2247/node4562/index.html

2.江蘇地情網_方志江蘇_志書_測繪志(40卷)
http://58.213.139.243:8088/FZJS/pdfpage.html?njbm=ZSP320000199907

1/1,250,000《津浦鐵路總圖》民國元年繪印 南京第一測量分局 78.7x47.5cm
[總圖是南京第一測量分局繪印,南北段圖(下圖)同時由江蘇陸軍測量局繪印的,推斷前者是從屬於後者。]

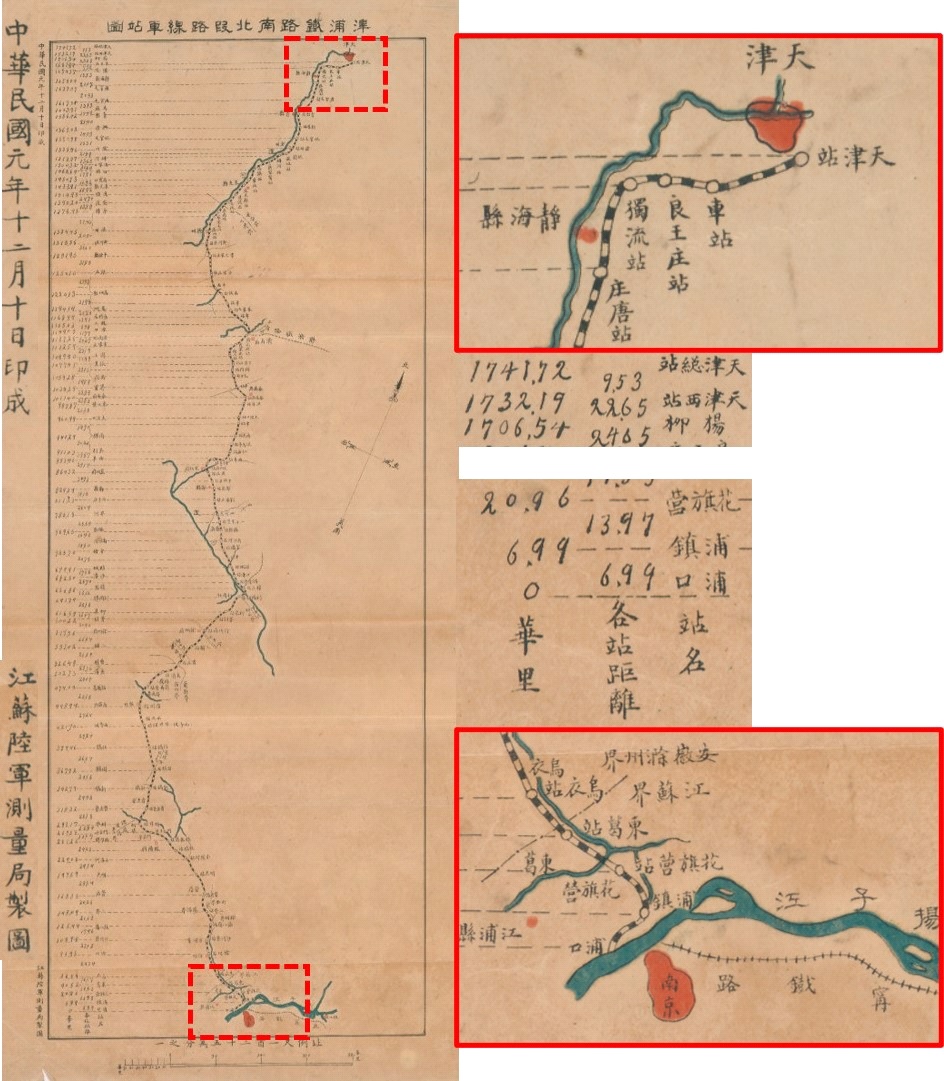

1/1,250,000《津浦鐵路南北段路線車站圖》民國元年繪印 江蘇陸軍測量局 78.7x47.5cm
[南北段圖與總圖樣式相同,圖幅設計略有差別;前者為三色表現,且有各站里程數。]

1/20,000《田莊鎮地形圖》(江蘇) 宣統2年實測、3年製圖 南洋陸地測量司 55x46cm

《江蘇二十萬分一圖》_鹽城(縮繪稿) 民國4年 江蘇陸軍測量局 1°x30’
[此圖組係舊圖幅,採用十萬圖或實測五萬圖縮小清繪後編貼,製版印刷。全圖組計有46幅印刷圖。]

《江蘇十萬分一地形圖》_海安鎮(縮繪稿) 民國11年 江蘇陸軍測量局 30’x15’
[此圖組係勘測調查圖(舊圖幅,有10’x5’方格線),採用實測五萬圖縮小,調繪補正後,再清繪後編貼,製版印刷。]

《江蘇五萬分一地形圖》_瀏河鎮(編稿版) 民國7年縮製 江蘇陸軍測量局 46x36cm圖廓
[五萬單色舊圖廓(係依4碼圖號判定),採用1/25,000圖縮小清繪再予編貼為編稿版。圖幅,係46x36cm矩形圖廓,含圖外整飾整圖幅大小約為53.5x44.5cm。1/25,000地形圖單色舊版亦是46x36cm圖幅。]

《江蘇二萬五千分一地形圖(省版)》_幕府山(原圖) 民國2年測圖、4年製印 江蘇陸軍測量局 46x36cm圖廓
[測版四塊,再編貼之。都督府即是清朝的督署、民國的第一次臨時大總統府。]

《江蘇二萬分一地形圖》_湯泉鎮(原圖) 民國元年測圖、製印 江蘇陸軍測量局 55x46cm圖廓
[第一次臨時大總統府,是原清朝的督署,之後再改為都督府。]

1/10,000《上海附近地形圖》_龍華鎮(清繪圖) 民國元年測圖 江蘇陸軍測量局 60x47cm圖廓
[本圖組檢整僅徐家匯、龍華鎮、楊師橋、高昌廟等四幅。]

1/5,000《南京北部地形圖》_鼓樓(原圖) 民國12年測圖 江蘇陸軍測量局 57x46cm圖廓

1/500《寧路獅子山砲台圖》_第一幅(原圖) 民國元年測圖、4年製印 江蘇陸軍測量局 60x45cm圖廓
[此砲台圖計有4幅。]
