「直隸省」，轄區大致涵蓋現今河北省、北京市(民國3年分出的京兆地方)及天津市，至民國17年6月才改稱河北省。
民國元年設置的「直隸陸軍測量局」，依廣惠案檢整出之圖資研判是光緒32年(1906年)建制的「北洋陸軍參謀處製圖所」之延伸；北洋政府於民國元年設置有「直隸測地分局」，之後改編為「直隸陸軍測量局」；至民國17年改稱「河北陸軍測量局」，是年7月交由河北省政府建設廳接管，改制為測量處(民國28年元月再改制為治安部教練局測繪股，民國29年6月更制為治安總署軍咨局測繪股)，之後相關軍用測繪則交由參謀本部陸地測量總局*1執行。
河北(直隸)省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
表1 河北測繪機構歷史地圖廣惠專案檢整清單
註釋：
*1.北洋政府時期，於民國元年中央設參謀本部陸軍測量總局(舊址在北京文津街，現北京大學第一醫院院內)，後改為第六局，民國4年改設參謀本部第五局，至民國16年改設「全國陸軍測繪總局」，至民國17年裁撤。南京政府時期，民國17年11月將原軍委會參謀廳第九科與江蘇陸軍測量局合併，組成「參謀本部陸地測量總局」於南京大石橋，承擔國防建設與經濟建設用圖的雙重任務；抗戰勝利後，民國35年6月再改制為國防部測量局。
*2.清末年和民國初各階段之中央測繪機構：
- 光緒29年（1903年）10月成立練兵處(軍令司測繪科，職管：測繪地勢，修校輿圖)，光緒30年（1904年）後各省新立督練公所。例：直隸督練公所，下設有測地分局。
- 光緒32年(1906年）9月，兵部改為陸軍部，並將練兵處、太僕寺併入；光緒33年（ 1907年），之前的練兵處軍令司改為軍諮處，暫附設於陸軍部內；內分設四司及測地司，測地司“掌陸路測量繪圖及測量人員教育並測繪學堂等項事宜”，下分3科。
- 宣統元年（1909年）五月，軍諮處自陸軍部獨立劃出，依《軍諮處暫行章程》運作，其組織規定設有七廳，第四廳下設一、二、三科和測地局、製圖局。軍諮處只是軍諮府的過度機構。宣統3年(1911年)4月，責任內閣成立，軍諮處擴改為軍諮府，下設總務廳和第一、二、三、四、五各廳。軍諮府直屬機構有測地局(第四廳廳長兼局長)，局下設三角、地形和製圖3股和印刷所。
- 1911年10月10日，武昌起義發生，次日，都督黎元洪即在新組織的軍政府內設立參謀部，參謀部附設一測量局。民國元年正月，新任大元帥黎元洪將湖北都督府改為大元帥府，組建新參謀部。
- 民國元年2月6日，南京臨時政府參謀部始作為臨時軍令機關正式成立，下轄總務局、第一、二、三、四4局和陸地測量局。
- 袁世凱統治時期於民國元年5月13日設置參謀部，下設有測量學堂、測地局、製圖局。10月30日，袁世凱正式公佈《參謀本部官制》，參謀部由此改稱參謀本部，其第六局設3科，主管測繪事宜。北洋政府設立參謀本部，其體制基本沿襲清末軍諮府的設置，並適當參考了南京臨時政府參謀部的構成。
- 民國4年9月，改制第五局負責測繪事宜，主管中央陸軍測量學校、北京陸軍測量局和參謀本部製圖局。
- 民國16年7月參謀本部第五局改為「全國陸軍測繪總局」，至民國17年北洋政府垮臺而自行解散。
參考文獻：
1.張鳳翰，晚清新軍編練及指揮機構的組織與變遷，近代史研究所集刊第九期，pp.201-253，台北：1980。
http://www.mh.sinica.edu.tw/MHDocument/PublicationDetail/PublicationDetail_1092.pdf
2.張建軍，清末民初中央政府參謀機構的設置及其沿革初考。(2018/11/8發布) https://read01.com/J0J37K6.html#.YES9WmgzbIU
百萬分一《直隸圖》 ** 北洋陸軍參謀處製圖所繪印 77x55cm
[此幅缺日期。參照1/300,000《奉直聯省圖》，標註”光緒32年 北洋陸軍參謀處繪印”， 判釋應是同時期之產品；另對照本文註釋2，判釋「製圖所」應該是在光緒32年建制陸軍部之時所設置。]

百萬分一《直隸全省一覽地圖》(四拼) 民國2年繪印 直隸陸軍測量局 88x116.7cm
1/300,000《奉直聯省圖》_北京 光緒32年繪印 北洋陸軍參謀處 經差1°x緯差1°30'
[《三十萬分一民國圖》舊圖廓為經差1°30'緯差45'，民國34年10月新規範新圖廓改為經差1°30'緯差1°；此圖組分幅已同新圖廓，唯投影方式不同。]
1/300,000《直隸省三十萬分一地圖》_北京 民國3年繪印 直隸陸軍測量局 64x51cm
[同尺度圖組《奉直聯省圖》，係經緯圖框，經差1°緯差1°30'；本圖組係矩形圖框，且分幅也不同。]

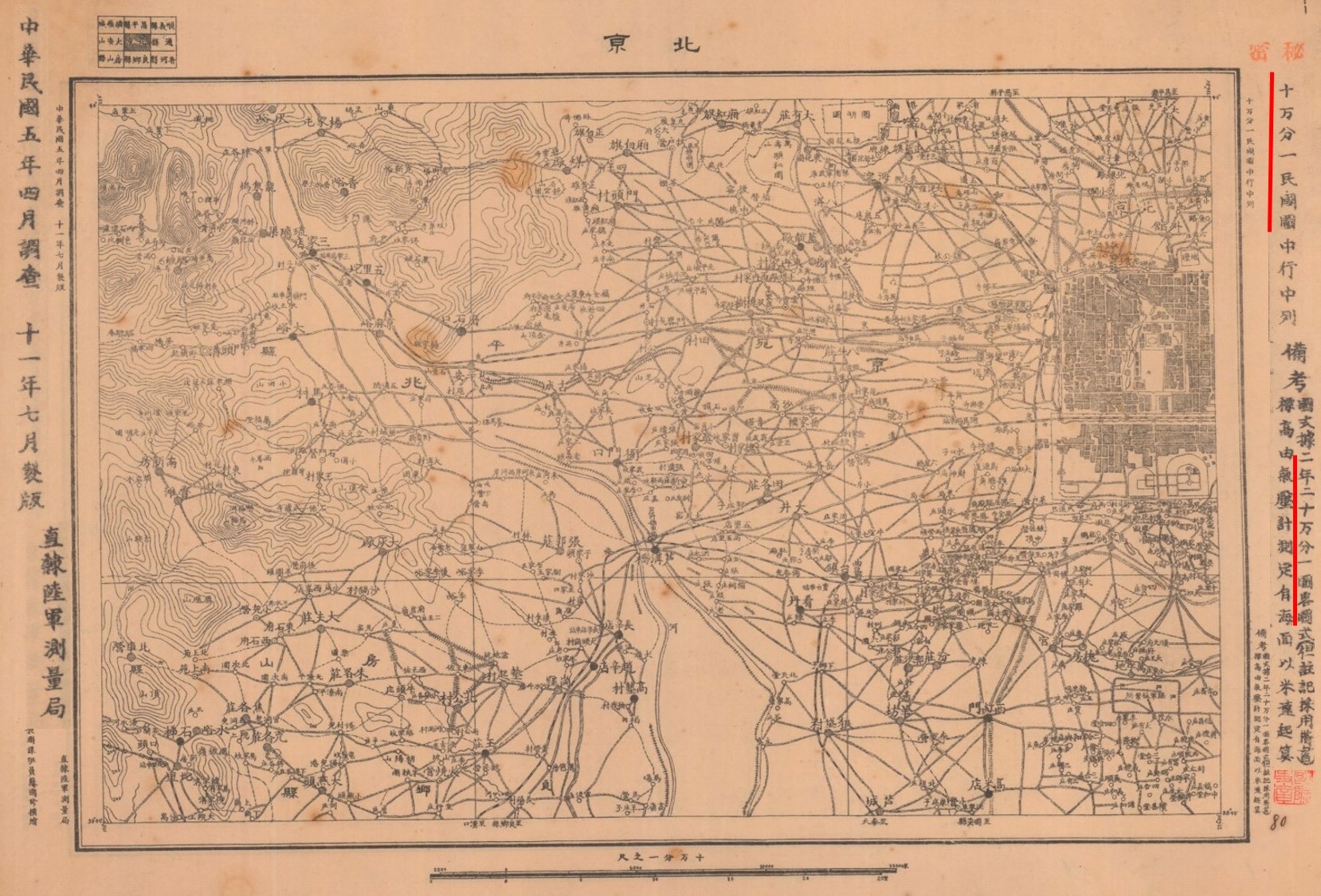

《直隸省十萬分一民國圖》_北京 民國5年調查，民國11年製版，民國12年發行 直隸陸軍測量局 經差30'緯差15’ (省測局版)
[本圖引自中央研究院人社中心數位典藏，計有186幅，係省測局版。「飛遠案」中有161幅，係參謀本部版，如後幅。]
《十萬分一河北省地形圖》_北平 民國16年製版 參謀本部陸地測量總局 經差30'x緯差15’ (參謀本部版)
[本圖引自中央研究院人社中心。本圖組係依據民國19年參謀本部陸地測量總局公布之圖式改正後印製發行，故圖名已由「北京」改為「北平」。(對照前幅)]
十萬分一《河北省分縣圖》_東明縣 民國21年編製，民國23年製印 河北省政府建設廳測量處 50’x30’
[河北陸軍測量局於民國17年7月交由河北省政府建設廳接管，改制為測量處]
十萬分一《河北省分縣圖》_衡水縣 民國28年複製 治安部教練局測繪股 30’x30’
[建設廳測量處於民國28年元月再改制為治安部教練局測繪股]/p>
十萬分一《河北省分縣圖》_慶雲縣 民國22年縮編，民國23年製版，民國30年複製 治安總署軍咨局測繪股 30’x30’
[治安部教練局測繪股於民國29年6月更制為治安總署軍咨局測繪股]
五萬分一《秦王島昌黎附近地形圖》_桃林營(河北省) 民國元年 滬軍都督府參謀部製印 58x45cm
[滬軍都督府係清末民初的臨時軍政機構，成立於宣統3年9月16日，民國元年7月31日撤銷。]
五萬分一《秦王島昌黎附近地形圖》_撫寧縣(河北省) 民國元年 參謀本部陸地測量局複製 58x45cm
[民國元年2月6日，南京臨時政府參謀部始作為臨時軍令機關正式成立，下轄總務局、第一、二、三、四4局和陸地測量局。由此圖組推斷，「參謀本部陸地測量局」是由「滬軍都督府參謀部」(7月才撤銷)承接測繪業務過來的。]
《五萬分一河北省地形圖》_秦皇島 民國12年縮繪、製版 直隸陸軍測量局 44x55cm
[本幅引自中央研究院人社中心。這圖組係聯勤測量製圖廠CMS L50－31典藏，含蓋年份係民國4〜36年]
《五萬分一河北省地形圖》_撫甯縣 民國17年製印 全國陸軍測繪總局 44x55cm
[引自中央研究院人社中心。北洋政府係於民國16年將參謀本部第五局改設為「全國陸軍測繪總局」，至民國17年裁撤。]
《五萬分一河北省地形圖》_茨榆垞 民國8年測圖，民國31年複製 治安總署軍咨局測繪股 44x55cm
[引自中央研究院人社中心。]
《直隸五萬分一地形圖》_天津 民國17年製印 全國陸軍測繪總局 44x55cm
[本幅引自中央研究院人社中心數位典藏。這與「飛遠案」第二幅同類型。]
1/25,000《河北省_京津保一帶地形圖》_ 保定縣 光緒32年測圖，宣統元年繪印 北洋陸軍參謀處 58x45cm
[本圖組有最早測圖(雙色，如本幅)，及複製圖(單色，後列圖)。]

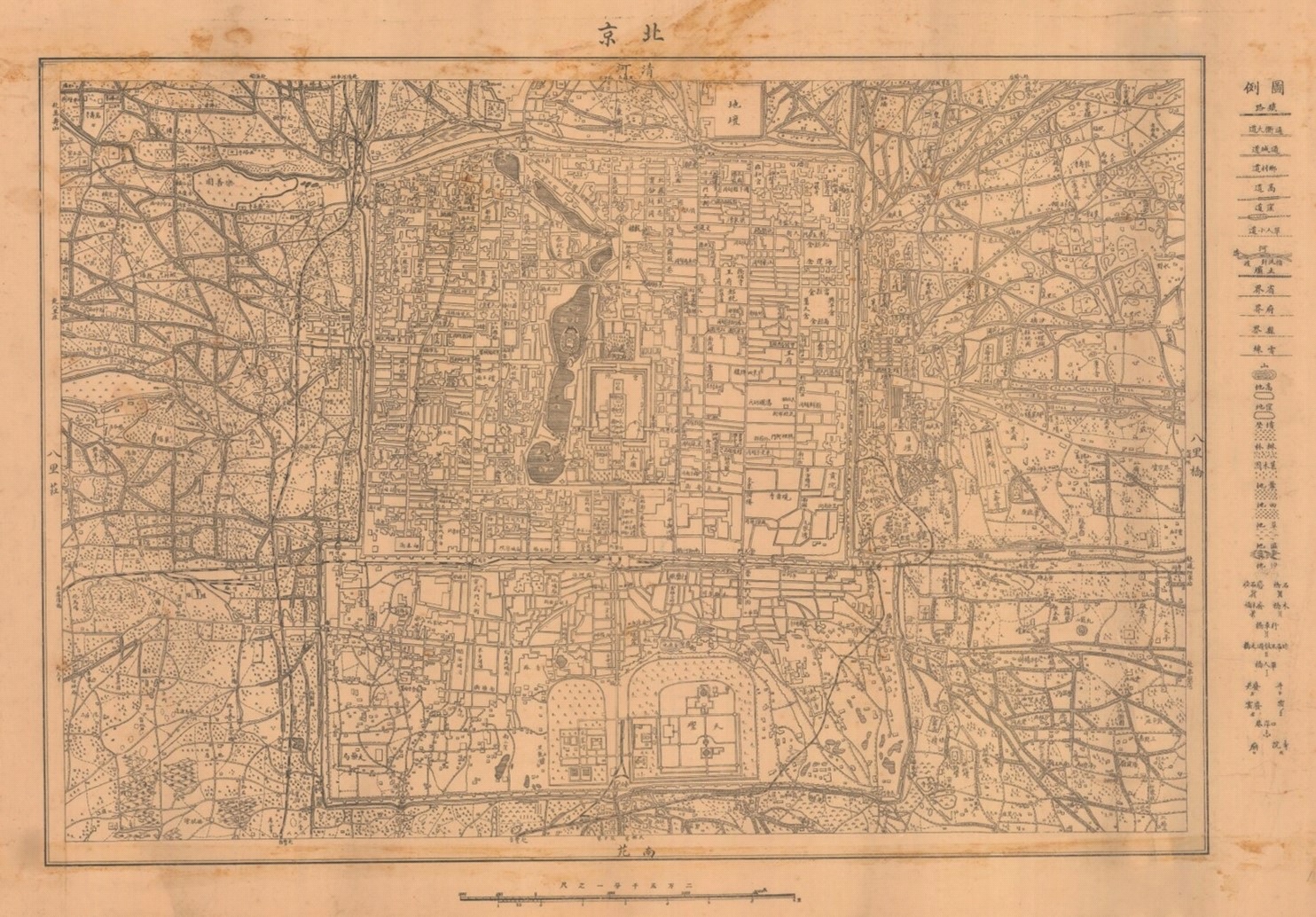

《二萬五千分之一直隸地圖》_北京 民國*年製印 *** 54x78cm
[本幅引自中央研究院人社中心所數位典藏，計124幅。缺測圖時間及發行機構，對照前同尺度圖組《河北省_京津保一帶地形圖》，兩者之圖式相同，推斷係”系出同門”；而與民國16年湖北陸軍測量局複製版(參閱下圖)更是類同，推斷是光緒33年測圖的。]
《河北省_京津保一帶地形圖》_北京 光緒33年測圖，民國16年複製 湖北陸軍測量局 50x60cm
[本幅對照人社中心數位典藏《二萬五千分之一直隸地圖》之圖(上列)，除掉圖幅右測圖例外，圖資內容均很類同。]
1/25,000《河北省_京津保間地形圖》_北京 光緒32年測圖，民國12年製版 直隸陸軍測量局 45x54cm
[此與前同尺度圖組《河北省_京津保一帶地形圖》(或《二萬五千分之一直隸地圖》)同年代測圖，唯分幅及範圍不同，製版時之圖式已採用新頒布的修訂了。]
1/10,000《河北省_白河一帶地形圖》_葛沽鎮 民國元年測圖、印製 直隸測地分局 62x50cm
[北洋政府於民國元年設置參謀部，下設有測地局，此「直隸測地分局」應是其地方機構，之後改編為直隸陸軍測量局。]
1/10,000《北京德勝門外東校場附近圖》 **測圖 軍諮府測地局 40x55cm
[宣統3年4月軍諮處擴改為軍諮府，直屬機構有測地局(第四廳廳長兼局長) ，局下設三角、地形和製圖3股和印刷所。]
|
