清末光緒29年(1903年)起相關測繪機構開始製作大比例尺地形圖，標誌著中國測繪技術已進入近代測繪之門。此時期以測繪全國1/25,000地形圖為主。例如：山東測繪局*1光緒31年(1905年)元月在濟南成立，隸總理練兵處；光緒33年(1907年)開始測繪全省1/25,000地形圖(速測圖)，至宣統3年(1911年)合計完成1,579幅圖，這批清末之地形圖即是《山東省二萬五千分一速測圖》*2。民國2年(1913年) 山東陸軍測量局(民國19年改制為山東省陸地測量局)開始從魯西北地方、濰縣以東山東半島再予重新調繪、修測後複製，至民國22年(1933年)全省全數完成《二萬五千分一山東省地形圖》(聯勤測量處賦予圖組號CMS L25-32) *3。
《山東省二萬五千分一速測圖》之成圖方法為：先測天文經緯度，再以三角法測山川、集鎮，丈量距離，用測斜儀照準法測量碎部，測站位置多以磁鍼定向，高程採用濟南南營假定標高50公尺起算；圖廓大小為36×46cm，無方格網和經緯度註記，等高距為10m。此圖組雖然精度不高，但它是山東有史以來第一次在全省全部區域測繪大比例尺之地形圖，意義重大；山東陸軍測量局運用此圖資縮編繪製1/50,000、1/100,000等地形圖，使用了近半個世紀。相關山東省地形圖之歷史圖資，請參閱表1及各尺度圖舉例。山東測繪機構印製之歷史地圖在廣惠專案中的檢整清單，請參閱表2。

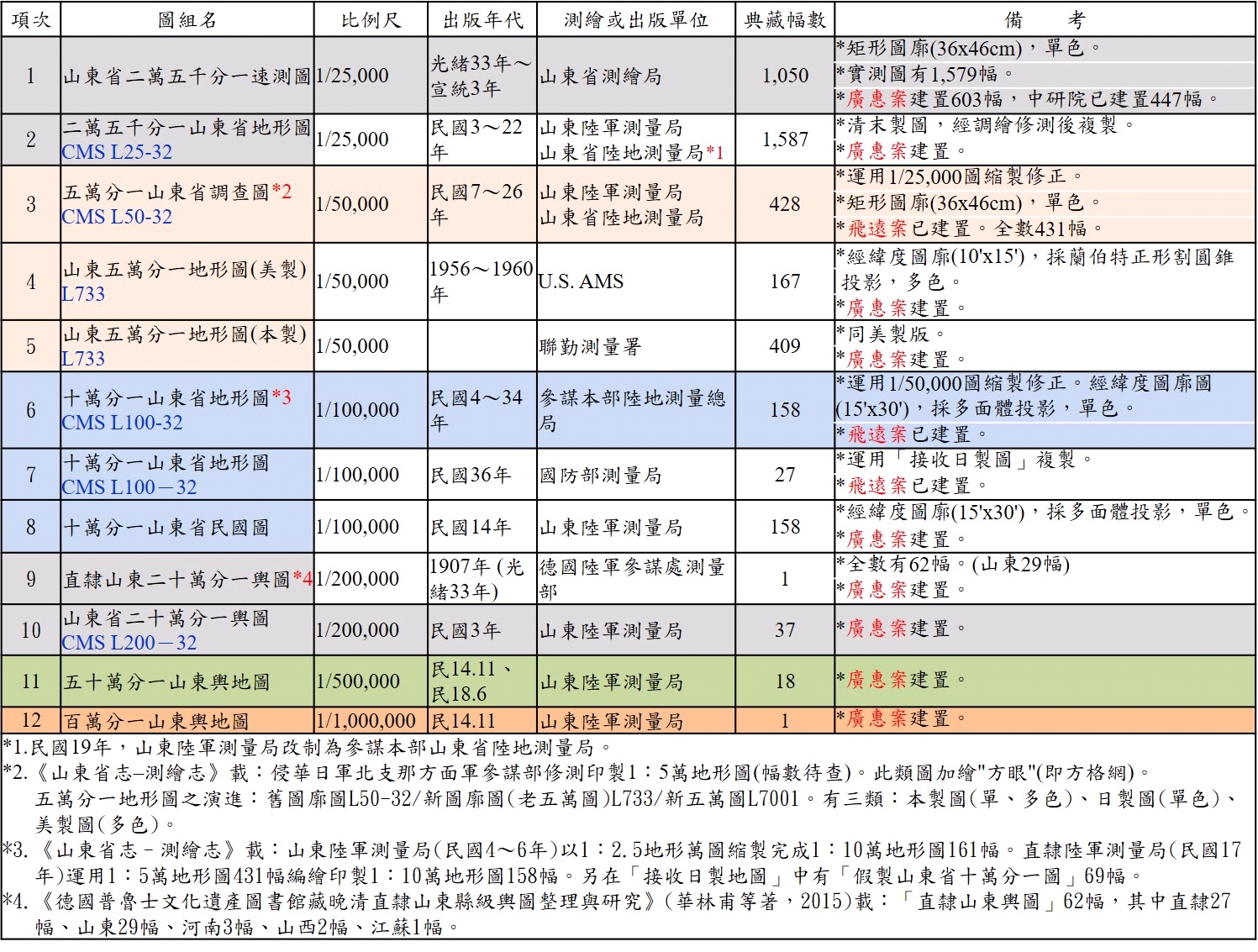

表1 山東省地形圖之歷史圖資

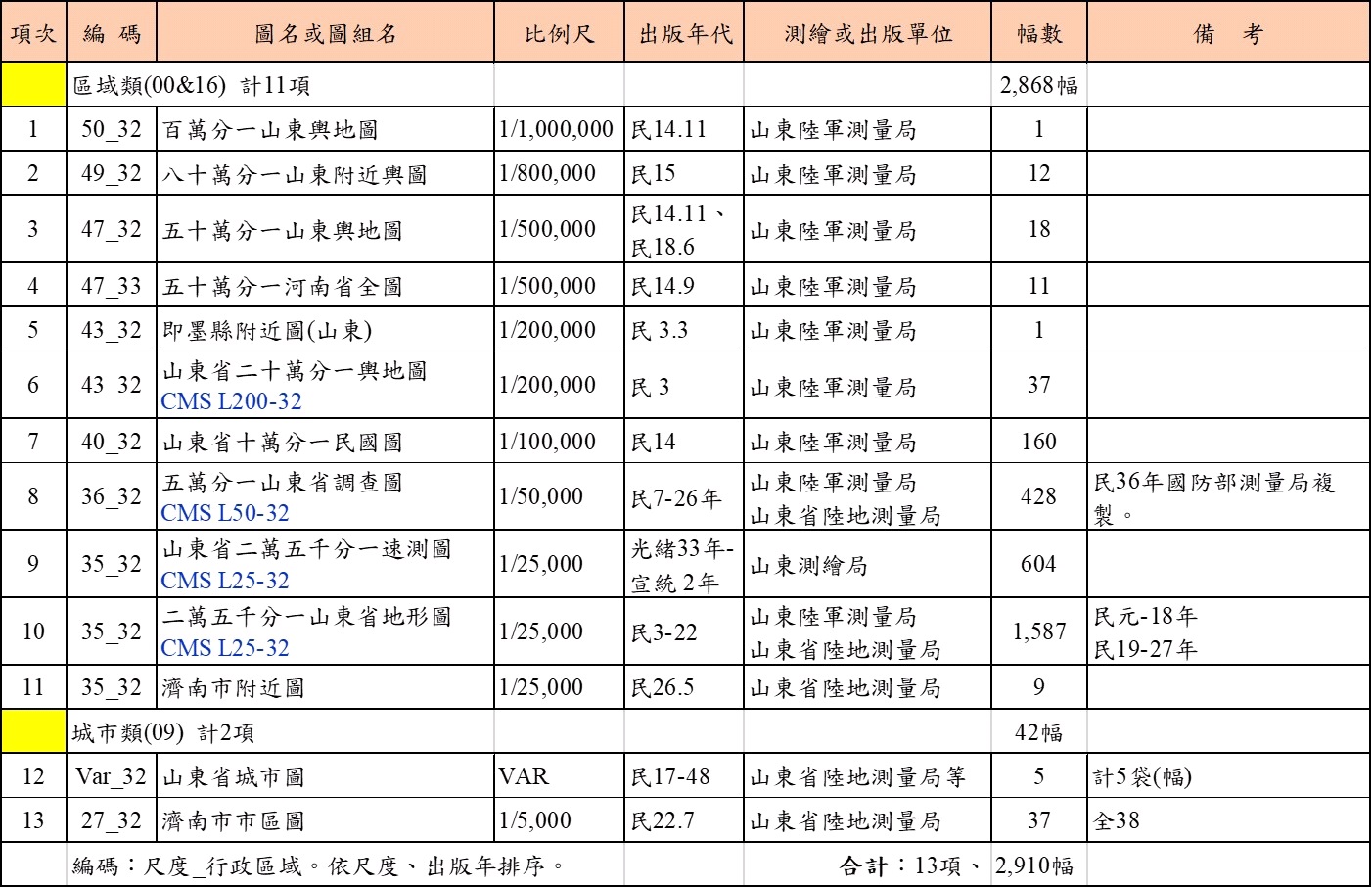

表2 山東測繪機構歷史地圖廣惠專案檢整清單
註釋：
*1.《中國測繪史》載：清光緒15年(1889年)「山東輿圖局」成立，16〜20年(1890〜1895年)執行《清會典圖》_山東全省輿圖表說製作(未完成省地圖集)。清光緒31年(1905年)元月「山東測繪局」在濟南成立，隸總理練兵處；設置之目的在測繪全省略圖。

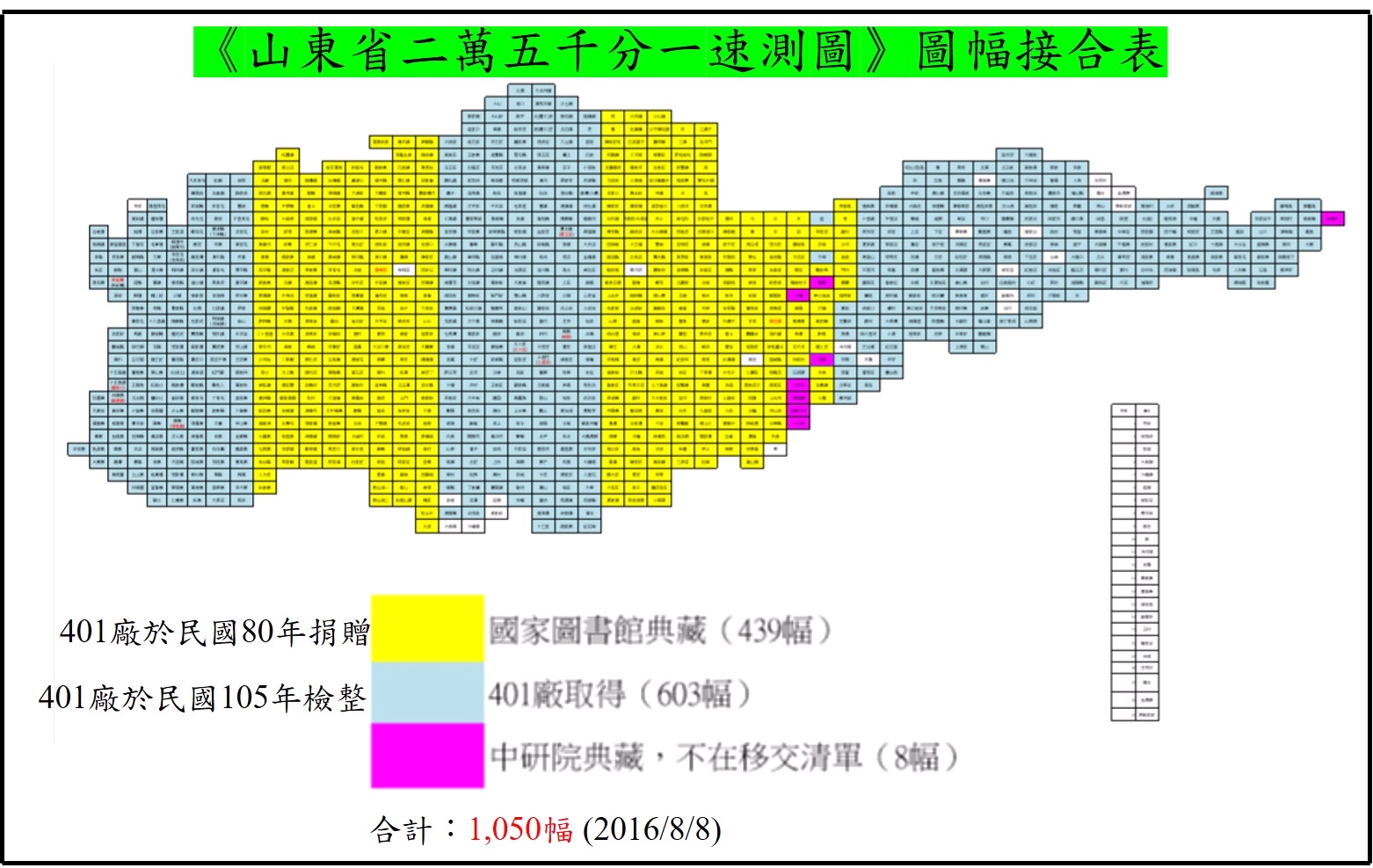

*2.《山東省二萬五千分一速測圖》圖表

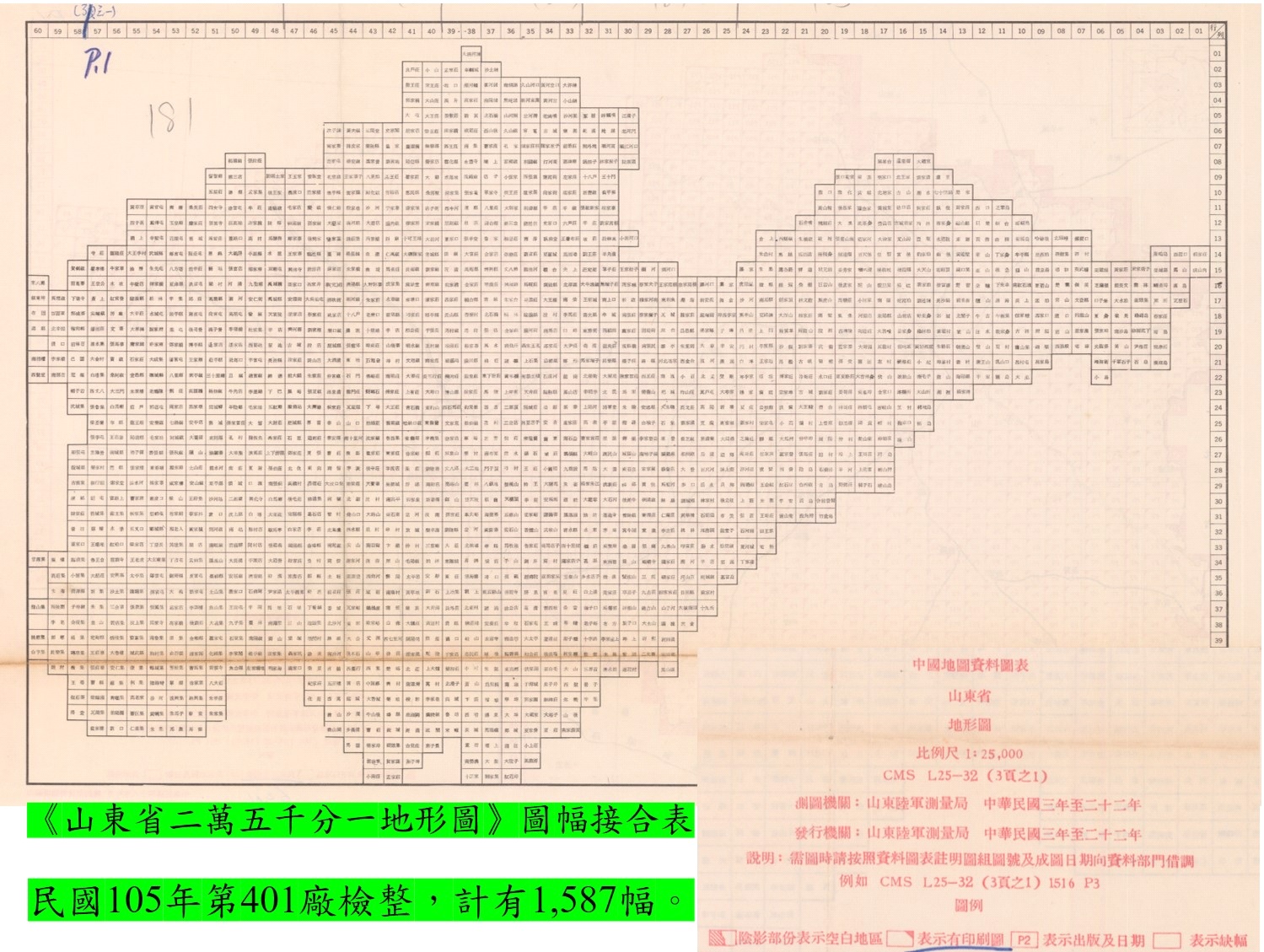

*3.《二萬五千分一山東省地形圖》圖表
參考文獻：
1.山東省地方史志辦公室，山東省省情資料庫_首輪省志_47測繪庫。http://www.sdsqw.cn/bin/mse.exe?seachword=&K=a&A=47&rec (目前已被移除)
2.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
3.本文修訂自作者的《地圖印象》部落格_山東測繪機構之歷史地圖(2021/2/13發布) https://sjm460405.blogspot.com/2021/02/blog-post_13.html

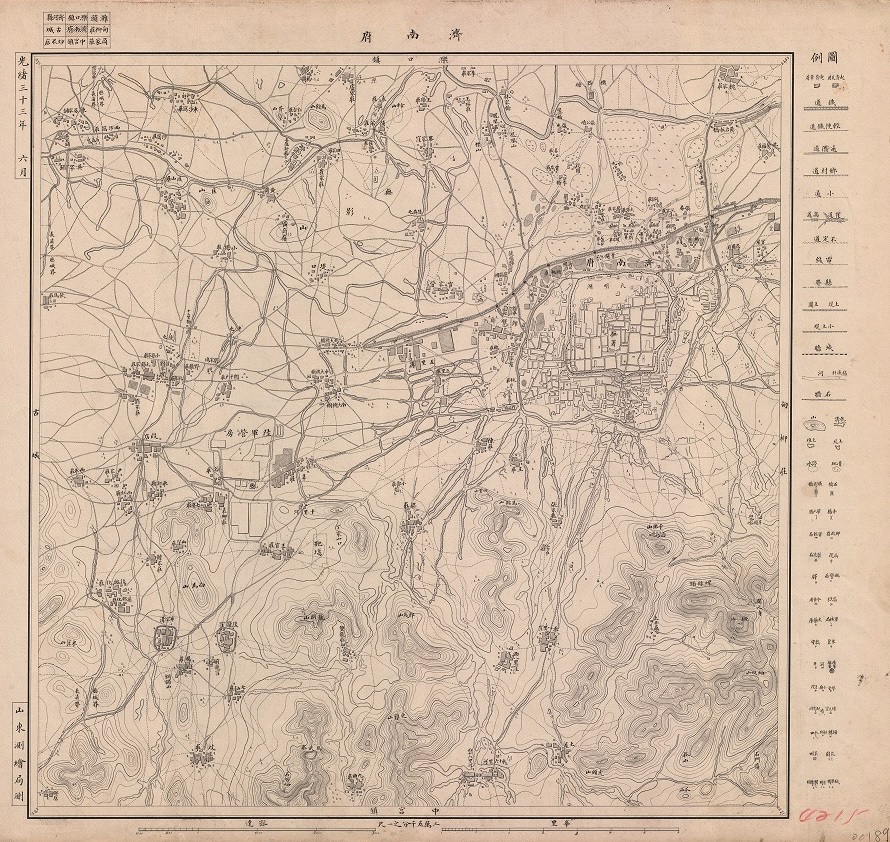

山東省二萬五千分一速測圖_濟南府 清光緒33年(1907年) 山東省測繪局測繪 46x36cm圖廓

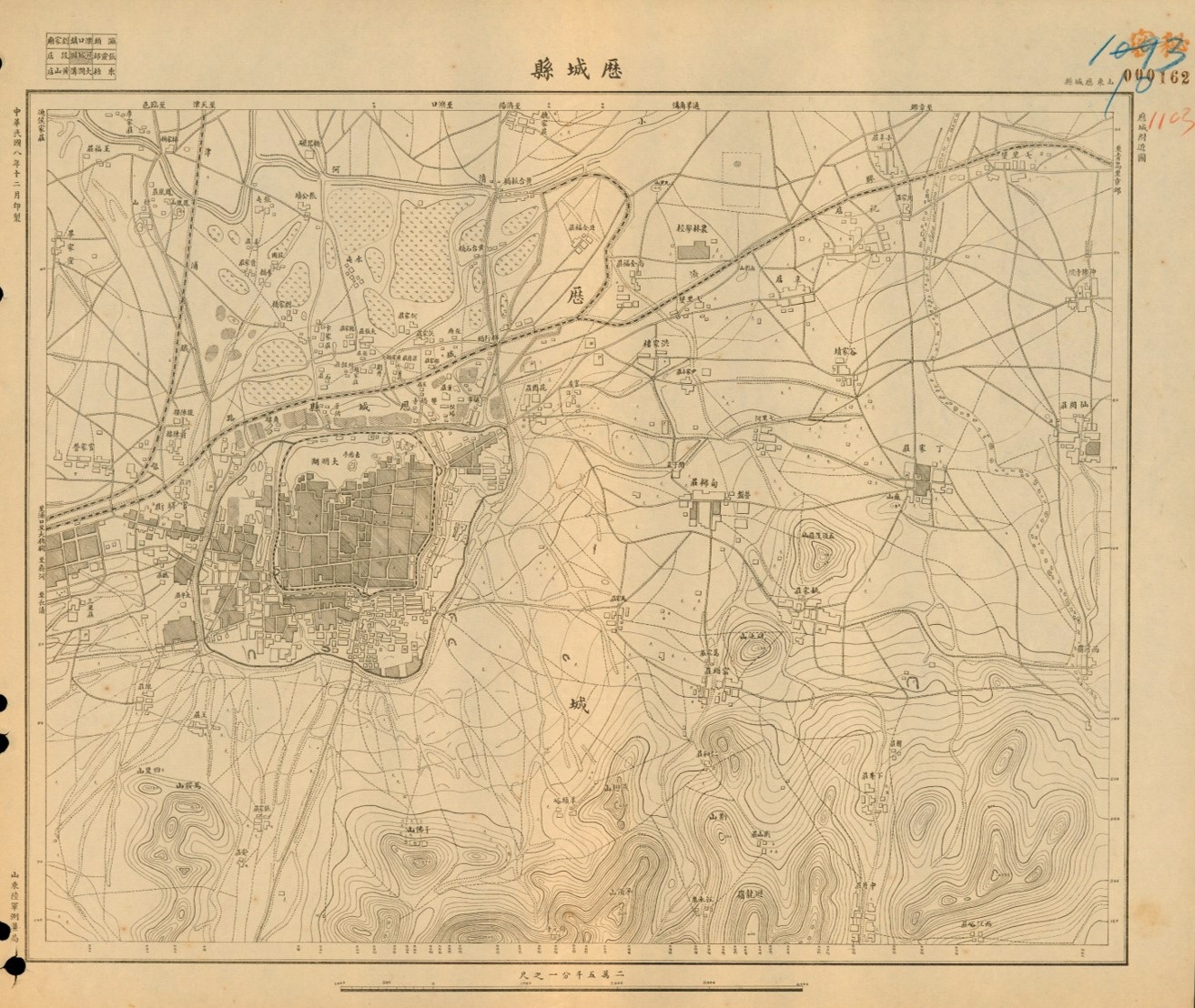

二萬五千分一山東省地形圖_歷城縣 民國8年 山東陸軍測量局印製 55x45cm圖廓

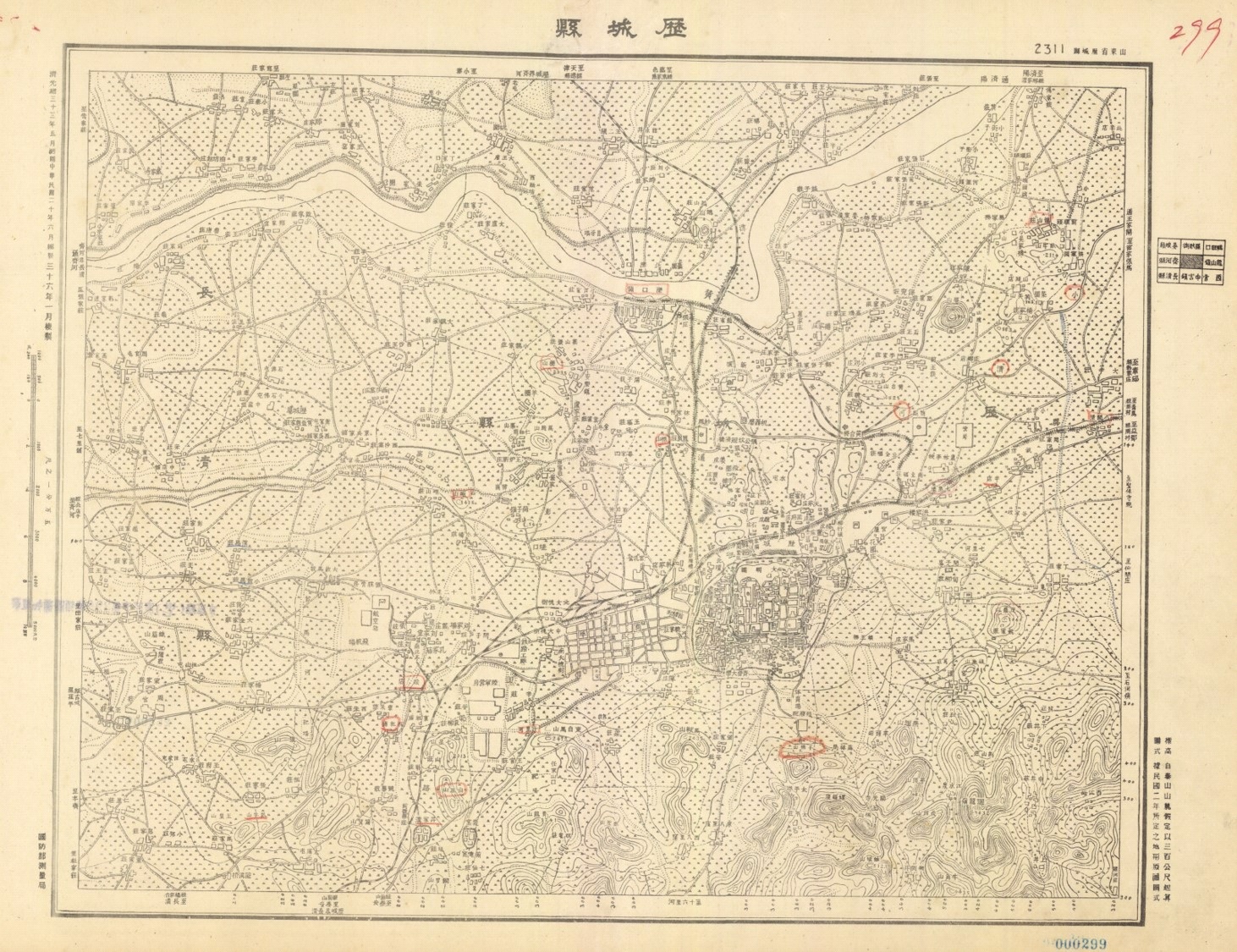

山東省五萬分一調查圖_歷城縣 民國20年(36年) 山東省陸地測量局縮製(國防部測量局複印) 46x36cm圖廓

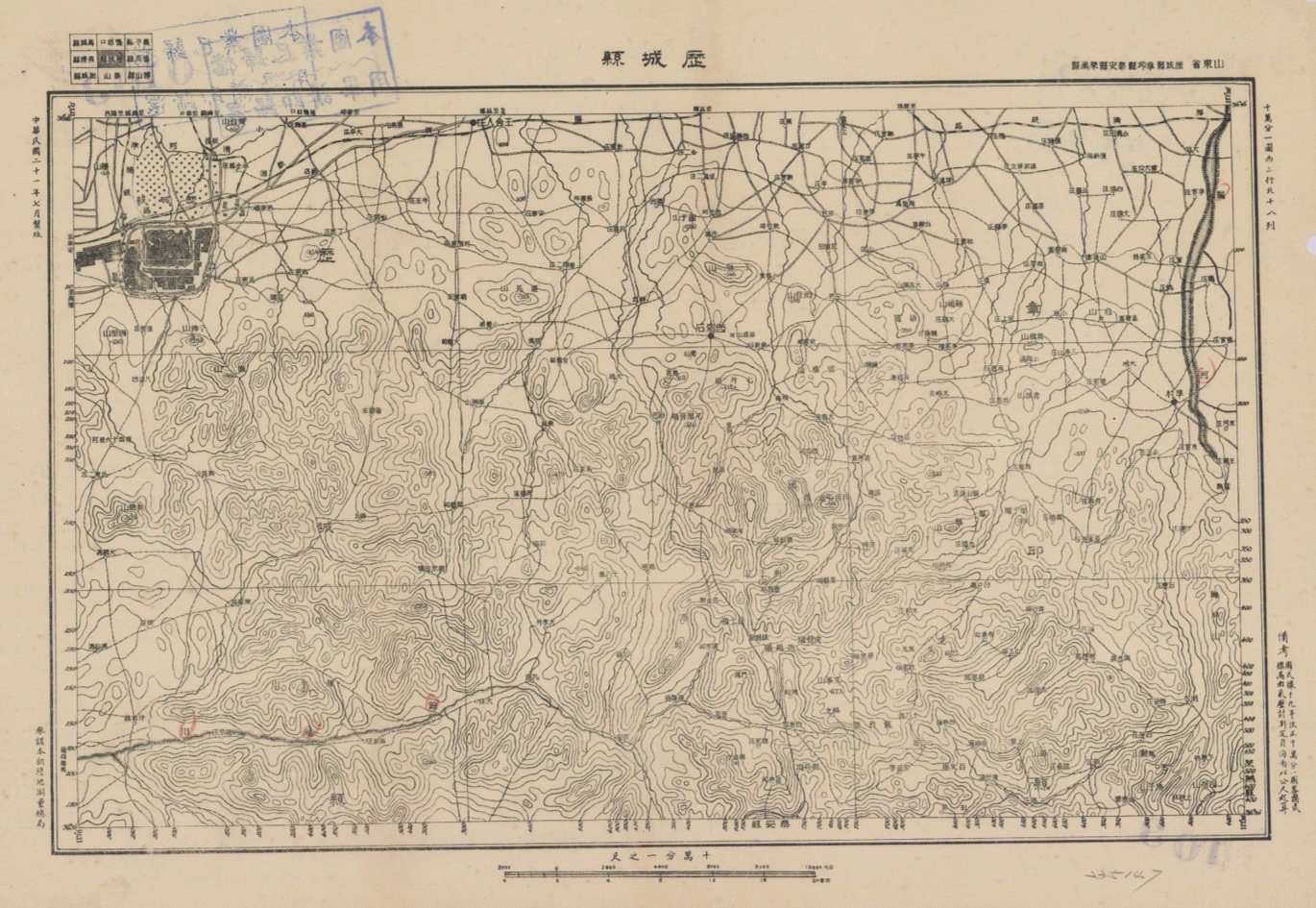

十萬分一山東省地形圖_歷城縣 民國21年 參謀本部陸地測量總局縮製 經差30'X 緯差15'

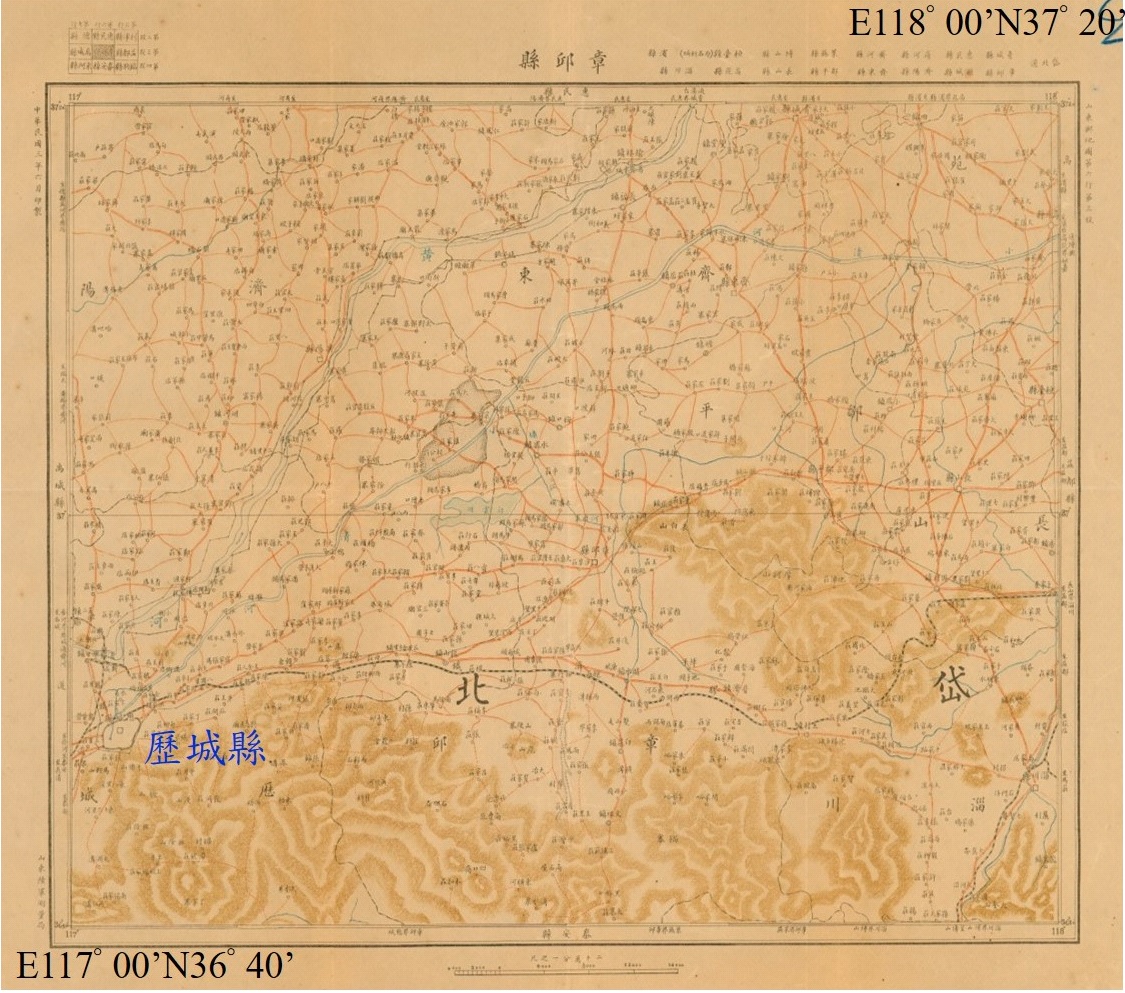

山東省二十萬分一輿地圖_章邱縣 民國3年 山東陸軍測量局印製 經差1ﾟX 緯差40’

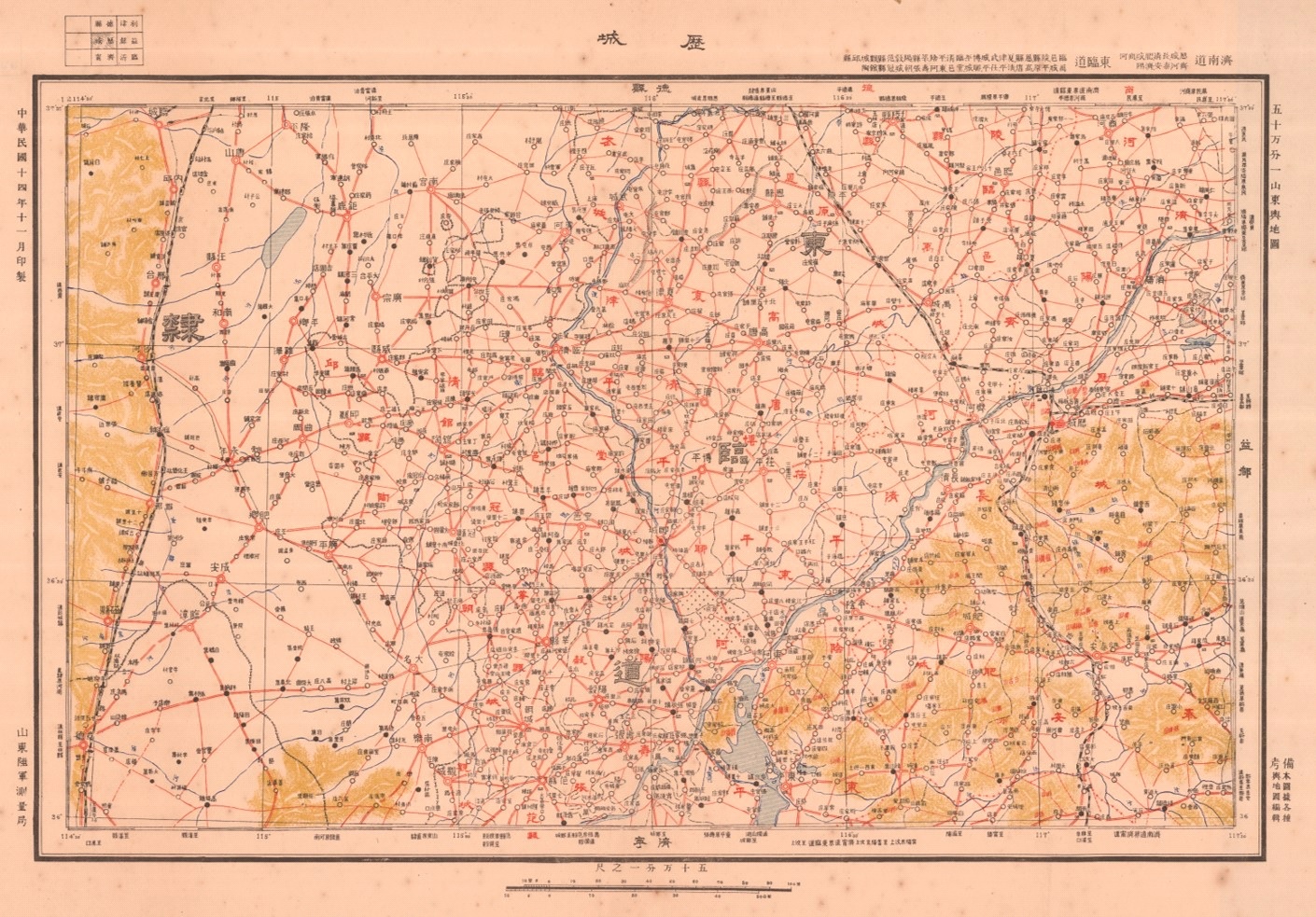

五十萬分一山東輿地圖_歷城 民國14年 山東陸軍測量局印製 經差3ﾟX 緯差1ﾟ30’[非標準分幅(經差3ﾟX 緯差2ﾟ)；地貌以暈渲表現；歐系格式]

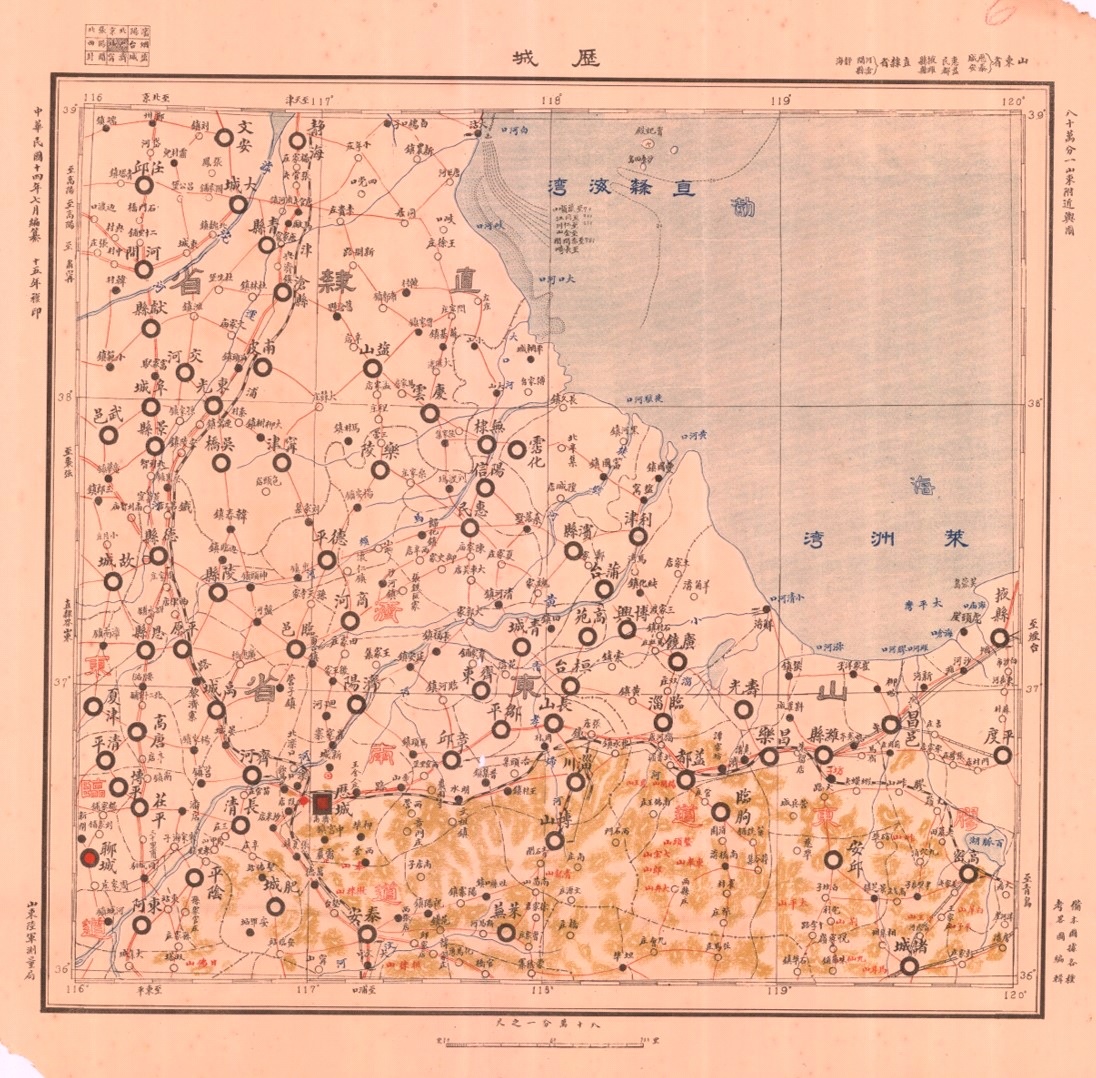

八十萬分一山東附近輿圖_歷城 民國15年 山東陸軍測量局複印 經差4ﾟX 緯差3ﾟ[此係歐系小比例尺格式，地貌以暈渲表現]
百萬分一山東輿地圖_山東 民國14年 山東陸軍測量局複製 經差8ﾟX 緯差4ﾟ[非標準分幅(經差6ﾟX 緯差4ﾟ)；地貌以暈滃表現；歐系格式]
|
