主題說明

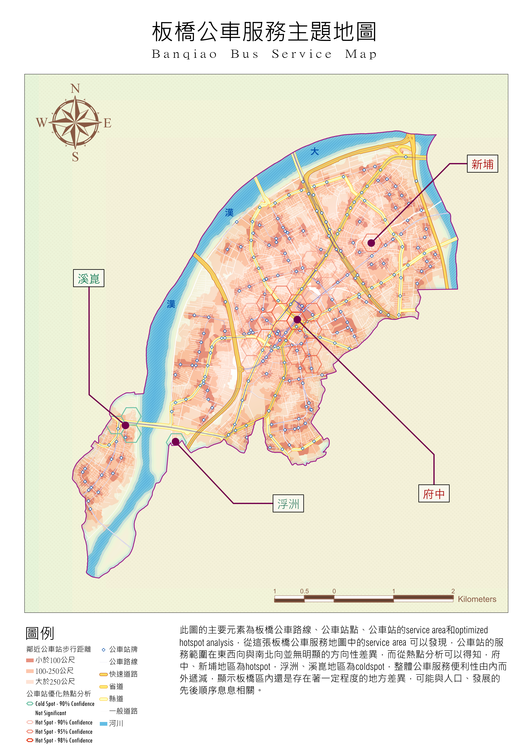

本圖為板橋公車服務主題地圖，利用路網作為底圖，結合公車站點及路線，以距離為單位，分別分析出公車站100、250、500公尺的service area，再藉由線條粗細以及顏色深淺表達道路上的公車路線數，將繪製好的圖層依照階層關係套疊，繪製出一張描述板橋公車便利性在空間上分布的主題地圖，以視覺化的方式呈現板橋大眾運輸便利性的地方差異。 |
設計理念
新北市板橋區，為全台灣鄉、鎮、縣轄市、區中人口數最多的，擁有三鐵共構的板橋區，也是北台灣重要的交通樞紐之一，在看似大眾運輸發搭的板橋區，境內是否還存在著交通不便的地區?區域內的地方差異究竟又有多大?此圖藉由佔大眾運輸一大比例的公車進行分析，將線上圖資設為底圖並進行數化及配色，結合空間分析(overlay、servicearea、hotspot)，在地圖規範下盡可能地傳達主題的內容，並且使用2020年的流行色系，像是薄荷綠、蜜瓜橘...等配色，加上地圖學上的慣例配色(例如水體的藍色、底圖的米色、不同等級道路間的顏色深淺)，繪製出路網及底圖，試圖描繪色彩繽紛卻又不過於飽和的視覺呈現，再利用不同等級道路間的階層關係，形成宛如哈密瓜表皮紋路的路網圖層群組，期許彼此間互相搭配能達成視覺上的協調性與完整性，也期望能正確傳達主題地圖的核心內容。
|
繪製過程
- 開啟ArcGIS pro
- 設定座標系統(TWD_TM2度分帶)
- 取得數化範圍底圖(板橋區)
- 利用台灣通用電子地圖數化快速道路、省道、縣道、一般道路、河川
- 將同一階層的道路圖徵進行合併
- 利用ESRI提供的路網繪製出公車站點的service area(距離參數為100公尺、250公尺、500公尺)
- 調整圖層順序、配色、線條粗細
- 加上圖框、圖名、圖例、比例尺、指北針
- 利用adobe illustrator美編排版
- 出圖
|
資料來源
- 交通部GIS-T交通網路地理資訊倉儲系統(公車站、公車路線)
- 內政部國土測繪中心 台灣通用電子地圖(交通路網、河川數化) 國土測繪圖資e商城(板橋行政區邊界)
- 美國環境系統研究所公司(服務範圍路網)
|
