中華民國地圖學會監事 許哲明 編寫

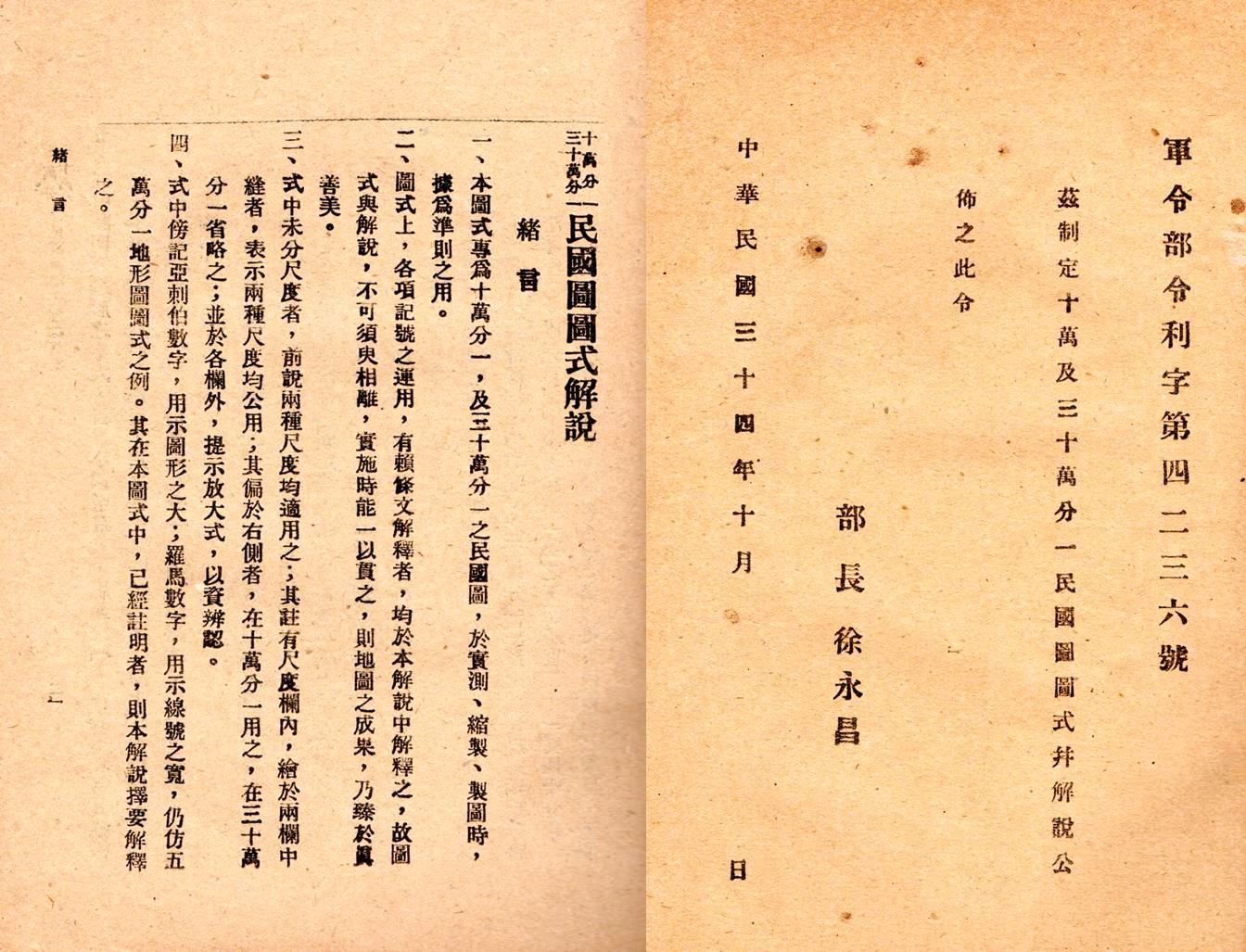

　　大陸地區的中比例尺民國圖在民國38年之前有二種，一是1/100,000勘測調查圖*1；二是1/300,000地形圖(單省)及聯界圖(跨省)；兩者係運用《皇輿全覽圖》(1718年) 的天文點和三角測量成果為控制基礎編成的。民國34年10月軍事委員會軍令部發行《十萬及三十萬分一民國圖圖式圖說》(新圖廓)為製圖規範之一。如圖1。

圖1 《十萬及三十萬分一民國圖》圖式解說

　　參謀本部(軍令部)陸地測量總局編製發行《三十萬分一民國圖》涵蓋全國共約1,200幅(舊圖廓)，係於民國20至30年代間*2運用1/50,000實測地形圖與1/100,000勘測調查圖 為基本資料縮編，並以當時蒐集的現勢資料加以修正補充繪製而成，採單色印刷。依民國36年8月國防部測量局調製的《全國三十萬分一地圖出版區域略圖》(如圖2)，共劃分為23個區域， 總計有916幅*3，如表1。由於其製作很多是採數省區域分組，故亦稱《三十萬分一省區聯界圖》，例如圖3為《魯冀晉陝甘聯界圖》接合表(項次8)、《東三省(即東九省)聯界圖》接合表(項次13)。 聯勤測量製圖廠於民國57年重新檢整圖組訂為《三十萬分一全國地形圖_CMS L300》，總計有960幅，製作1.東北地區(199幅)、2.北方地區(199幅)、3.西北地區(188幅)、4.西南地區(1,101幅)、 5.東南地區(273幅)等五頁圖表，參閱圖4。

圖2 全國三十萬分一地圖出版區域略圖(出自《國防部測量局35年度業務報告書》)

表1 三十萬分一地圖各區域調製統計表

圖3_1《魯冀晉陝甘聯界圖》圖幅接合表

圖3_2 東九省《三十萬分一聯界圖》圖幅接合表

圖4_1 《三十萬分一全國地形圖_CMS L300》(1/5正)_東北地區圖幅接合表(1968年)

圖4_2 《三十萬分一全國地形圖_CMS L300》(1/5背)_東北地區圖幅接合表(1968年)

　　《三十萬分一民國圖》舊圖廓之圖幅涵蓋範圍為[緯差45'˙x 經差1°30']，採多面體投影，以幾何作圖方式進行展繪，矩形圖幅長寬大小約34.5x40.0cm，參閱圖5。 民國34年10月新規範《十萬及三十萬分一民國圖圖式圖說》發佈後，新圖廓改為[緯差1°˙x 經差1°30']，採蘭伯特投影。舊版圖號採行列字數，例如「東11北22」；新版民國圖圖號採行列雙數， 例如「9049」。就軍備局生製中心第401廠近年歷史地圖檢整，新圖廓圖僅有《新疆省三十萬分一圖》(10幅)，係軍令部新疆測量隊民國33年測圖，國防部測量局民國36年印製。

　　三十萬分一地形圖因逐漸不符當代軍事應用，於民國30年代中以後，就不再生產製作，而改製作二十五萬分一地形圖(聯戰圖)成為中比例尺地圖為主流，直到現在。

圖5_1 「撫遠」幅_東11北22

圖5_2 「北平」幅_西01北10

註釋

1. 1/100,000勘測調查圖有二種：一是用1/50,000地形圖直接縮編；另在民初有些省(例如安徽)係利用速測1/50,000地形圖編製1/200,000地圖， 此再予以放大分幅為1/100,000圖。1/100,000圖舊圖廓是[緯差15'˙x 經差30']；民國21年以後改為[緯差20'˙x 經差30']為新圖廓。

2. 《中國測繪史》(746頁)載：民國22年10月，陸地測量總局編印1/300,000比例尺全國地圖。

3. 《台灣地圖一百年繪製與典藏發展史》載：三十萬分一民國圖，全國共約1,200餘幅，民前9年至民國22年完成390幅，民國22年至35年完成526幅， 共完成916幅。除表1所列23項省區外(總數約1,115幅)，另有：《內蒙三十萬分一圖》25幅、《四川省三十萬分一圖》56幅、《遼熱聯界圖》17幅、《冀熱聯界圖》11幅、《熱察聯界圖》4幅。
