中華民國地圖學會常務理事 許哲明 編寫

　　早期大陸地區中比例尺圖除了傳統 1/100,000民國圖（調查圖）、1/200,000 調查圖及 1/300,000 民國圖（聯界圖）外，再有就是美規的 1/250,000 地形圖，也是後續中比例尺主流圖組，此係按國際百萬輿圖 (IMW)來分幅，在中國地區按不同時期與區域，可綜括分為三類，各有不同圖幅劃分與圖號編訂：

　　一、40年代系列：美國陸軍製圖局 (Army Map Service, AMS) 運用《中美合作航測中國西南各省區地圖》(1943〜1944) 及參謀本部（軍令部）陸地測量總局的 1/50,000 (1925〜1942)、1/100,000 (1932〜1940) 及 1/300,000 (1931) 地形圖等圖資編纂，並以1944〜1945年航照修測之。1944年至1945年製作中國地區《二十五萬分一全國地形圖》(CMS 250-OC)，參閱圖1；各幅採用世界多圓錐方格網 (World Polyconic grid)，多圓錐投影(Polyconic projection)；圖幅大小1°x 1°（舊圖廓），依百萬輿圖劃分為24幅，圖號係百萬輿圖加字母碼（例 I-50-W），參閱圖2。

圖1：《二十五萬分一全國地形圖》圖幅接合表

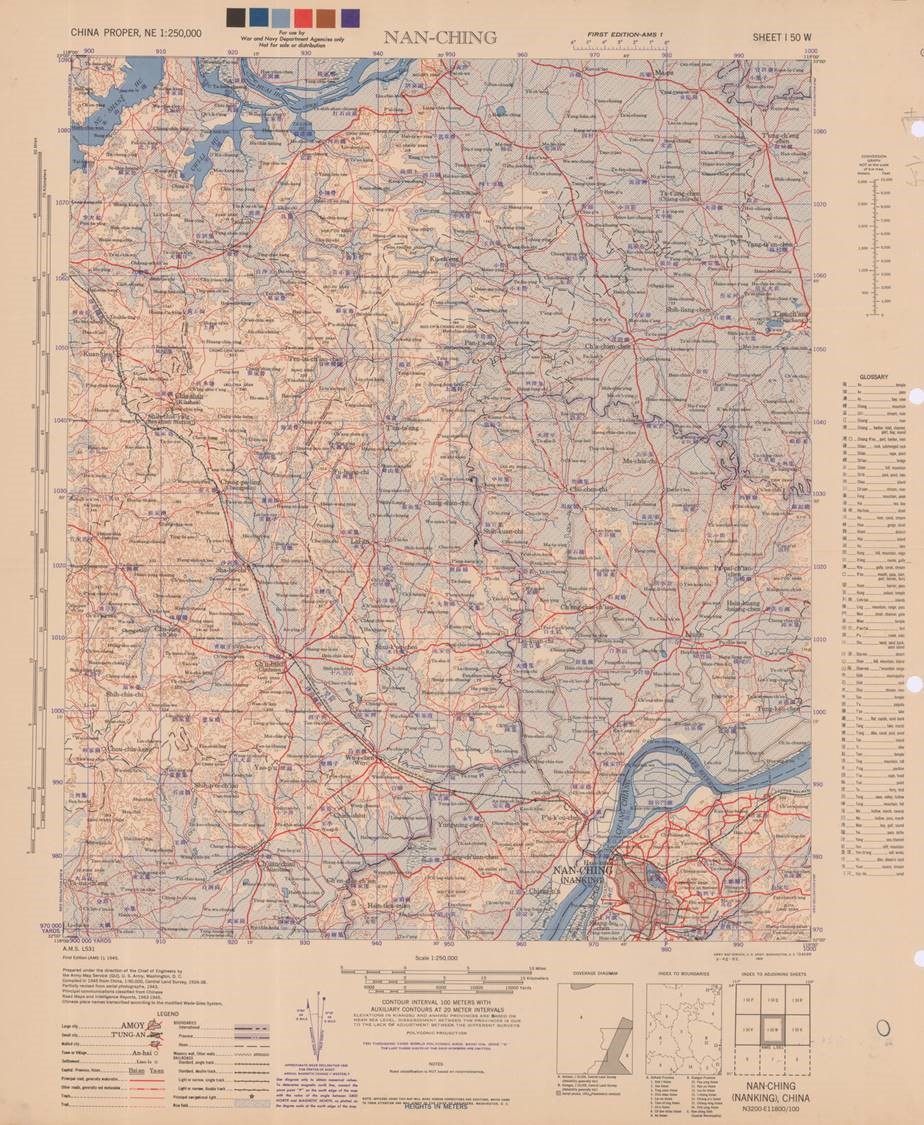

圖2：L531_「南京」幅_I-50-W （1945年）1°x 1°（舊圖廓）

　　二、50年代系列：AMS在1954年起製作《二十五萬分一中國地形圖》，其含蓋之圖組有L500中國本部、L542東北九省、L522內蒙古及L594台灣等（參閱圖3），主要是中國東部及東北部一帶，計約四百幅。本圖組係採用國際橢球體UTM方格網，橫麥卡脫投影 (Transvers Mector projection)；北緯40°以南之圖幅大小緯差1°，經差 1°30'（百萬輿圖分為16幅），圖號係百萬輿圖加數字碼（例NI 50-16），參閱圖4；北緯40°以北則為緯差1°x 2°（百萬輿圖分為12幅）。

圖3：《二十五萬分一中國地形圖》圖幅接合表 (ed.2)

圖4：「南京」幅_NI-50-16（1964年）1°x1°30’（新圖廓）

　　三、60年代以後系列：自1966年以後，美國DMATC製作的是《二十五萬分之一聯戰圖》，即圖組1501系列聯戰圖（陸圖及空圖）*1，聯勤測量署同時印製中英雙語譯註版聯戰圖，參閱圖5。其圖幅劃分與圖號編訂同「50年代系列」，唯圖幅之北、東處多出1.5cm重疊內容，以利與鄰幅拼合使用。本系列圖在地形表現上，除了高度分層設色外，加繪地貌暈渲，並分區 (15’x15’) 標示最高點，以利地圖之判讀。因繪註有UTM坐標、地理坐標及世界地理坐標等三種地圖坐標，對各種目標報導相當方便。參閱圖6。

圖5：《二十五萬分之一聯戰圖》圖幅接合表

圖6：「南京」幅_NI 50-16（美製1966年/本製1970年）1°x1°30’

　　1/250,000地形圖，係美軍製作全球性之戰略戰術圖（中比例尺地圖），我製圖機構逐年翻印各階段各版次之地圖，大多是雙語註記（美製譯註版）。就上述前二項之圖，401廠典藏統計，如表1所示。

註釋：

　　1.聯戰圖 (Joint Operations Graphic, JOG) 之圖組號僅編訂：陸圖 (Ground)「1501」及空圖 (Air)「1501 A」等二種。第一個數字「1」代表「全球地區」，第二個數字「5」是比例尺1/250,000代碼。

　　2.引申閱讀文章，中華民國地圖學會「每月一圖」2014年12月：
　　早期台灣中比例尺地圖(2/2)_ 美製版二十五萬分之一地形圖
　　http://www.ccartoa.org.tw/news/2014/141209.html
