二十五萬分一中國地區地形研究圖

中華民國地圖學會常務理事 許哲明 編寫



「地形研究圖」係一類特種軍事地理分析地圖,用以說明某一地區內有關軍事作戰行動之自然與人文現象之特徵。其研析編製範圍有二項:一、為基本地形資料,如氣象、植被、地形、土壤、地質、水文及人文地物等之資訊。二、為此等地形地物對軍事行動,如交通、越野運動、遮蔽、掩蔽、觀測與射界之各種性能,以及河川、水源等生存條件之研判。選用適當比例尺地形圖為底圖,就軍事之目的,分別以符號及文字表現,提供軍事幕僚人員做戰略擘劃與戰術佈署之參用;屬戰術戰略用圖,故大多是1/250,000地圖。

聯勤測量製圖廠研析美軍太平洋總部遠東陸軍製圖局(USAMS, Far East)於1958年編製發行的《台灣地區地形研究圖》(Special Terrain Study_Taiwan),此係以1/250,000地形圖為底圖,多色印刷,共分五類出版:第一類_陸地運動(Land movement)、第二類_海空運動(Water and air movement)、第三類_植被、遮蔽及掩蔽(Vegetation, concealment, and cover)、第四類_河川、水源與氣候(Drainage, water resources, and climate)、第五類_工程建築(Engineer construction)(含地質),每類各兩幅(台灣北部與台灣南部),另有一附表;測量製圖廠於1960年將「美軍版」譯註並增修,發行了「本製版」;以此為基礎,逐年研製發行《中國地區地形研究圖》圖組。

這套《中國地區地形研究圖》圖組礙於當年大陸現行地形資料缺乏且蒐集困難,諸如地質、土壤、水文、植被、氣象等等,或則一無所有,或則片段殘缺;故在研製時,為展現有效圖資內容而調整分類,將第一類「陸地運動」保留不變(參閱圖1、表1及表2);考量內陸並無海上運動,而將原第二、三類合併為第二類,改為「海空運動、植被、遮蔽及掩蔽」 (參閱圖2、表2);原第四類改為第三類,仍為「河川、水源與氣候」(參閱圖3、表2及表3);原第五類暫不出版,惟既有資料仍併入適當圖表說明。五類變更成三類的作法,既可保留原有內涵,又可節約圖幅與人力物力。

聯勤測量製圖廠在1958年至1978年之間主要編(修)製大陸華南八省,計96地區的地形研究圖,每地區研究圖分三類出版,計圖三幅,附表張數視資料之多寡而增減;合計編(修)製發行(含11地區有二版次)圖315幅,附表294張,請參閱表4所示。

圖1 南昌地區地形研究圖_第一類:陸地運動(1968年)



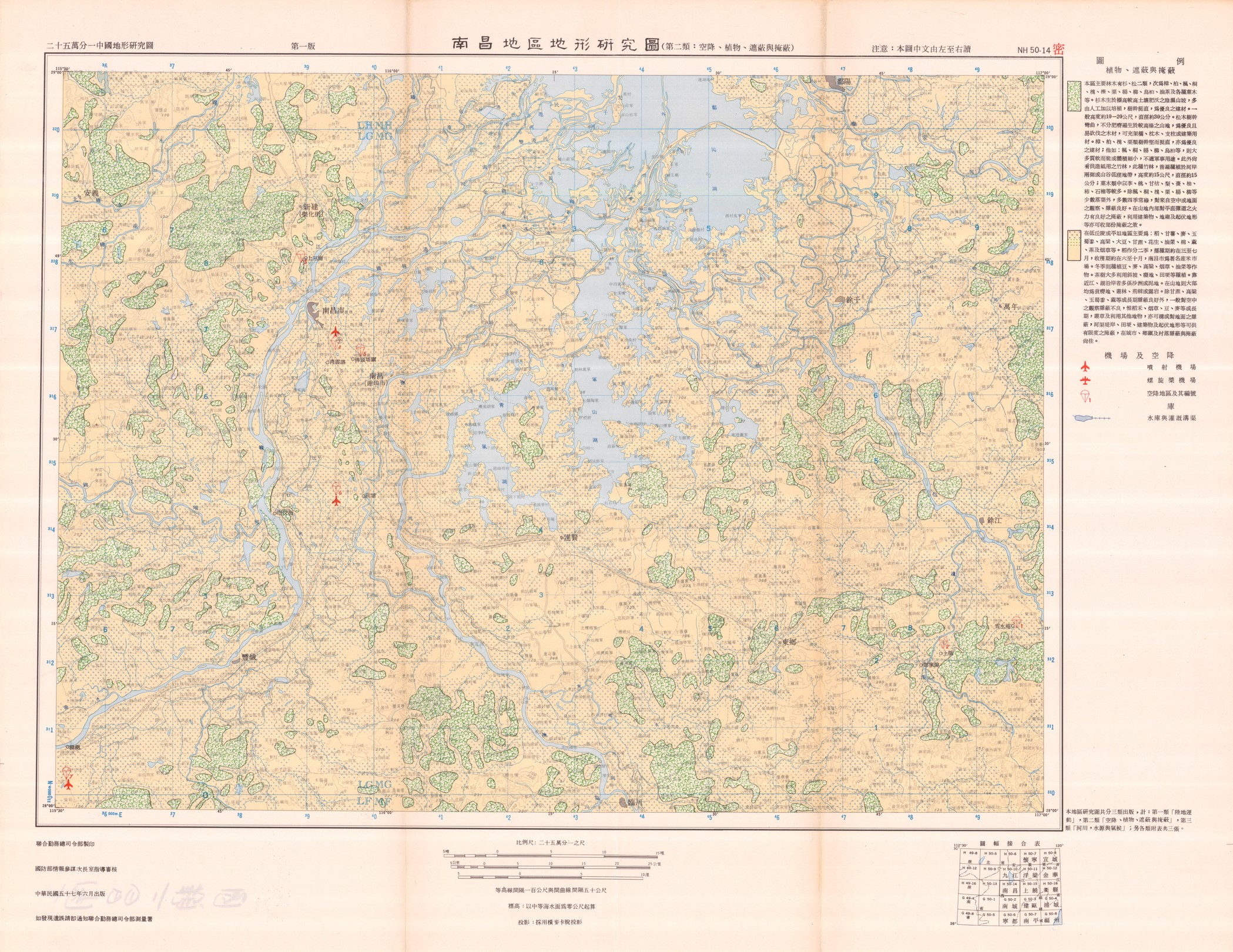

圖2 南昌地區地形研究圖_第二類:海空運動、植被、遮蔽及掩蔽(1968年)



圖3 南昌地區地形研究圖_第三類:河川、水源與氣候(1968年)



表1 南昌地區地形研究圖第一類陸地運動附表



表2 南昌地區地形研究圖第一類陸地運動與第二類空降及第三類河川附表



表3 南昌地區地形研究圖第三類水源、氣候附表



表4 大陸地區二十五萬分一地形研究圖發行統計表
