中華民國地圖學會常務理事 許哲明 編寫

兵要地誌圖，就是將對軍事行動有影響的地形、地物要點，用符號和文字繪註在地圖上；即是”地形圖加兵要註記的軍用地圖”；若詳細描述即指：對作戰地域山地之位置及凹凸形狀、道路對縱隊步兵及戰車通行能力等之描述，河川深淺對橋樑架設之難易，以及村落對部隊飲食飲水之補給能力等等，以作戰觀點在地形圖上繪註簡要符號與註記。

國防部測量局第二處曾於1947年9月製作《接收日製圖版目錄》所載的日製地誌圖，如表1所示。本文簡介日製中國大陸的五萬分一、十萬分一及五十萬分一兵要地誌圖基本屬性。

表1 軍備局第401廠典藏日製地誌圖檢整清單

五萬分一及十萬分一兵要地誌圖主要是用於部隊作戰，對於兵要圖式各項要素表現較具體；並對氣候和季節變化也有記述，以補充普通地形圖的不足。

日軍參謀本部陸地測量部於1938年繪製華北2省、華南4省的五萬分一兵要地誌圖，係大圖幅(日稱”大判”，大多為全開紙，約80×110 cm)，參閱圖1接合表(接收第11項，計251幅)。圖2是該圖組北支那徐州區(江蘇)_徐州(銅山)幅，主要是以紅色標註道路分類、機場及居住地人口戶數等。日軍兵要地誌圖首重”作戰道路”的表現，故其偵察重點係沿主要道路兩側實施，且採航空照片測製；或者因受限於時效或現地情報，對道路兩側縱深的偵察和註記多為空白。

圖1 日製《五萬分一兵要地誌圖》(華北、華南)接合表(接收第11項)

圖2日製《北支那五萬分一地誌圖》徐州三號_徐州(1938年)

十萬分一地形圖及兵要圖，對相關地形與兵要地誌訊息調繪標註相當豐富，係日軍在中國戰場上的主要戰術用圖。

日軍參謀本部陸地測量部於1937年至1940年繪製十萬分一內蒙、山西、山東、江蘇、廣東、廣西等省區的地誌圖，及山西、山東兵要地誌圖(縮製圖)，參閱圖3接合表(接收第18項，大判，計208幅)。圖4是《十萬分一山西省兵要地誌圖》”安邑縣”幅，其底圖採用我國本製的五萬分一地形圖縮小及部分十萬分一地形圖編纂而成，再進行兵要調查，然後用紅(針對地形、道路、聚落)、藍(針對水系)文字註記在圖上，如山的形狀是鋸齒狀的，還是大波狀的、道路被破壞的程度，河流的汜濫區域，對軍事行動的障礙程度、橋樑的長、寬、載重等用分子分母註記。

日軍關東軍司令部於1941年至1942年間運用《滿洲十萬分一圖》(1937年航測繪製，標準圖幅30'x20')調製臨時版地誌圖55幅，參閱圖5，主要是以黃、藍色標註道路、水系資料。1941年至1944年間也完成東北地區的《十萬分一兵要地誌圖》大圖幅18幅，參閱圖6。

圖3 日製《十萬分一兵要地誌圖》接合表(接收第18項)

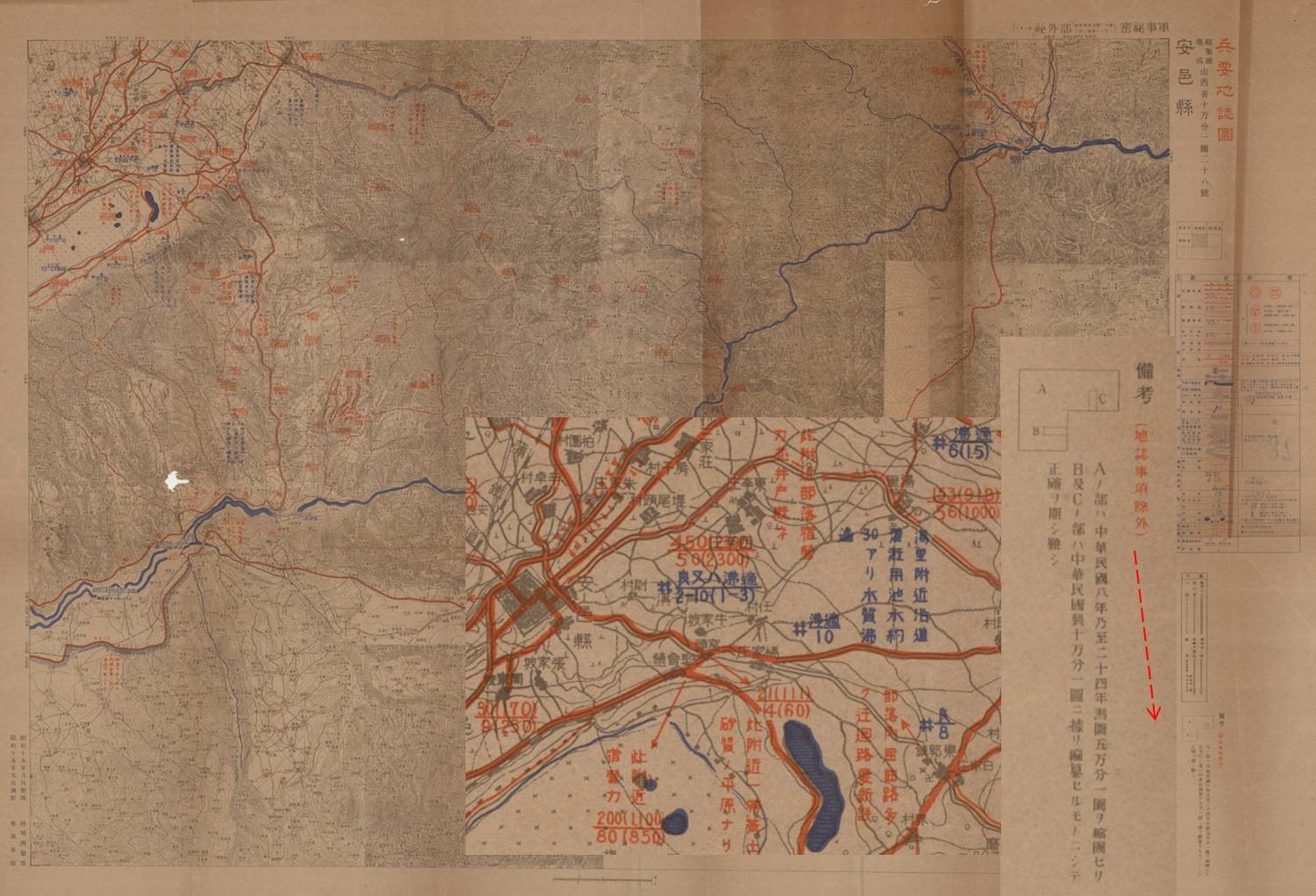

圖4 日製《十萬分一山西省兵要地誌圖》_安邑縣(1940年)

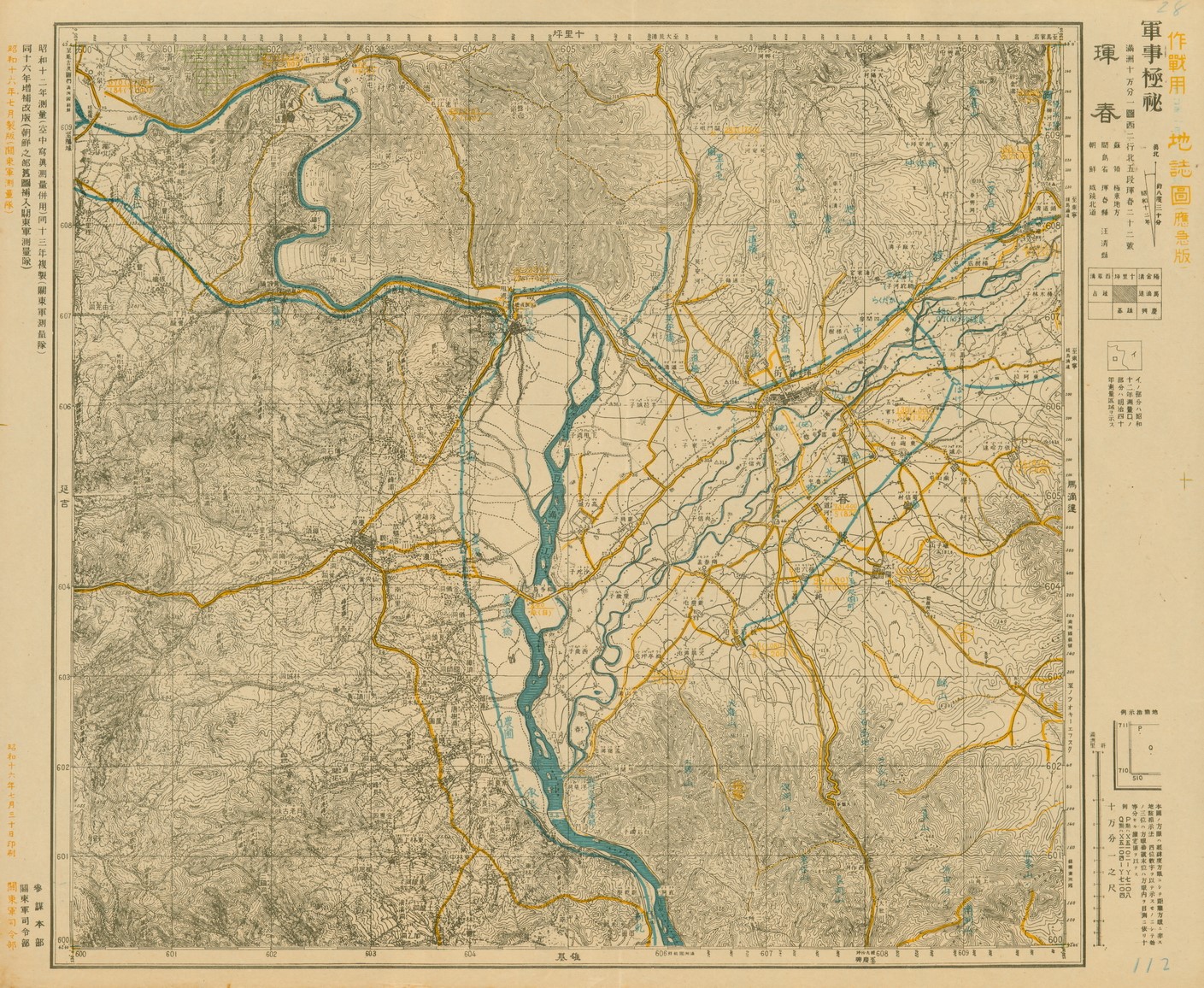

圖5 《東北十萬分一地誌圖(臨時版)》_琿春(1941年) 30'x20'

圖6 《東北十萬分一地誌圖》_虎林(1943年) 1°x40'(大判圖)

《五十萬分一兵要地誌圖》主要用於高級軍官對主要戰場地勢、交通網、河川和濕地、森林和機場等大面積的地形進行判斷，其註記內容較宏觀概略。這種圖日軍在中國戰場上通常作為以文字為主的兵要地誌的參考圖。日軍參謀本部陸地測量部於1937年至1944年間調製《五十萬分一兵要地誌圖》，參閱圖7接合表(接收第21項，計72幅)。日本國會圖書館(6幅)及美國史丹福大學胡佛研究所圖書館(1幅)有零星幾幅典藏，第401廠則有33幅。這圖組係以原《五十萬分一輿圖》(大判圖)為底圖，再繪註(黃棕、藍色)上道路、鐵道、河川、濕地、森林、居住地、給水、飛行場與其他等兵要地誌，相關地形對單兵或部隊行動阻礙與否之標示等等。請參閱圖8。

圖7 日製《五十萬分一兵要地誌圖》接合表(接收第21項)

圖8 《五十萬分一兵要地誌圖》_山西地方其一(1940年) 1°x40'(大判圖)
