中華民國地圖學會常務理事 許哲明 編寫
我國在民國初年至五十年代間製作的《五十萬分一中國輿圖》,主要有三格式五圖組(參閱表1.),分述如後:
表1. 歷年發行《五十萬分一中國輿圖》統計表
項次
|
圖組名或圖集名
|
比例尺
|
發行年份
|
測繪或發行機構
|
幅數
|
Ⅰ
|
五十萬分一全國多色地形圖
CMS L500
本製
|
1/500,000
|
1916〜1918
|
北京陸軍測量局
參謀本部製圖局
廣東陸軍測量局
|
243
|
Ⅱ
|
東亞五十萬分一圖暨滿洲五十萬分一圖
日製
|
1/500,000
|
1915〜1944
|
大日本帝國陸地測量部
參謀本部陸地測量部
|
258
|
Ⅲ
|
五十萬分一全國地形圖
CMS L500
日製翻印
|
1/500,000
|
1947〜1951
|
國防部測量局
聯勤測量處
|
258
|
Ⅳ
|
五十萬分一全國兵要圖
(五十萬分一地圖集)
CMS L500
日製翻印
|
1/500,000
|
1948
|
國防部測量局
|
186
|
Ⅴ
|
五十萬分一中國輿圖
L400
本製
|
1/500,000
|
1966
|
聯勤總部測量署
|
21
|
一、舊版格式「緯差2°x經差3°」;繪有1°x1°方格網,採多面體投影(改良多圓錐投影),多色印刷。本圖組先後由北京陸軍測量局、參謀本部製圖局、廣東陸軍測量局等,依據《百萬分一民國輿圖》(1914〜1916年,緯差2°30'x經差5°,127幅)編製,及各省地理調查表等添註增修圖資,再由參謀本部製圖局製印(Ⅰ)。依據聯勤總部印製的CMS_L500圖表(如圖1),民國5至7年(1916〜1918年)分別編纂41幅、104幅、97幅,另1幅是民國16年印製,合計243幅。一般流傳的《五十萬分一中國輿圖》係洪憲元年(1916年)「護國運動」中袁世凱為聲討蔡鍔而製作西南八省(江西、福建、廣東、廣西、雲南、貴州、四川、西康)的五十萬分一輿圖,計有39幅(參閱圖2 & 圖3)。這批圖在洪憲帝制於1916年3月結束後,製圖局於同年9月再版之(參閱圖4)。對照圖3與圖4之右上處金沙江右邊,兩圖之圖資表現差別蠻多的,顯示兩者係不同之編篡。

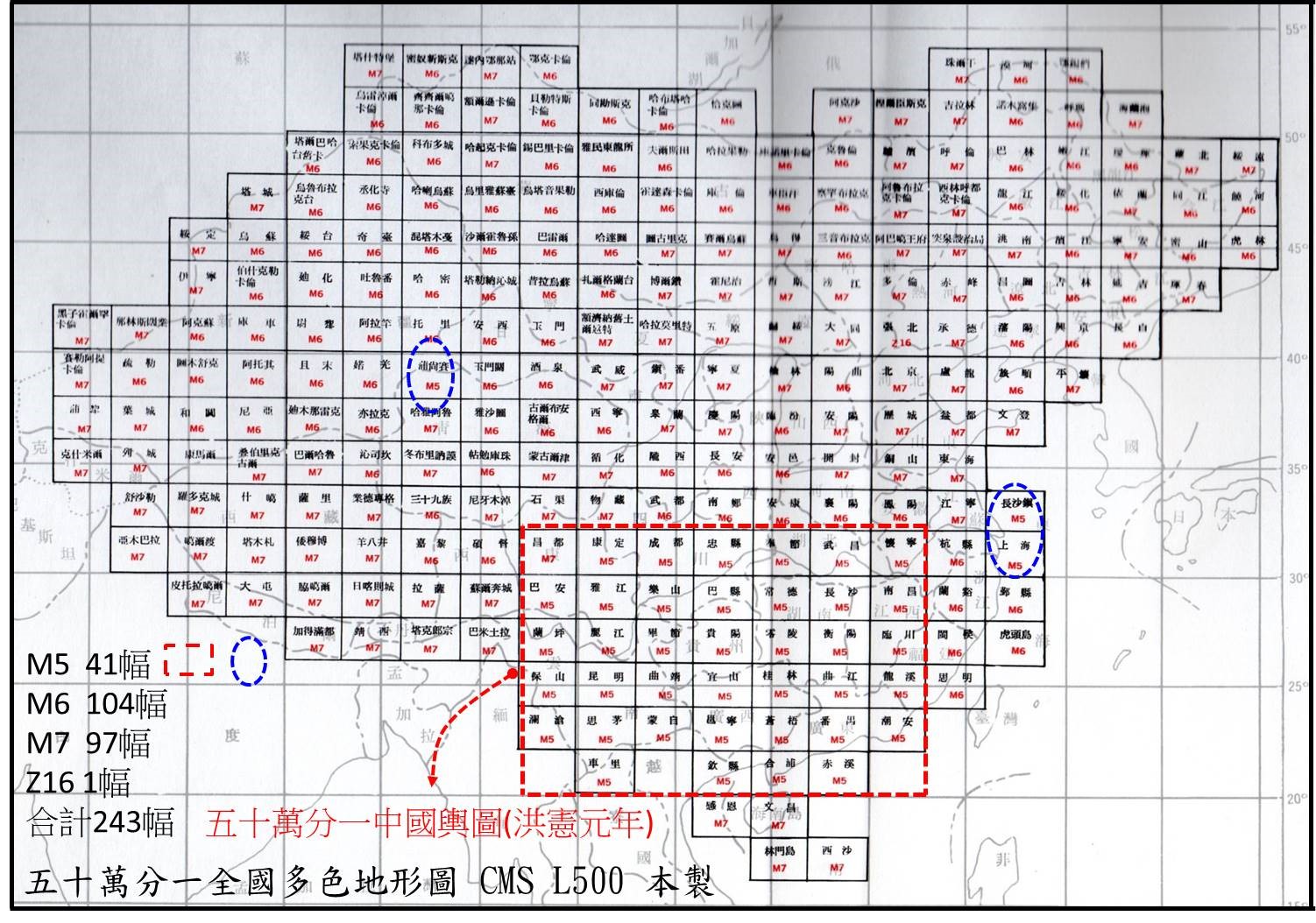

圖1 五十萬分一全國多色地形圖(2°x 3°)圖幅接合表(1916〜1918年)

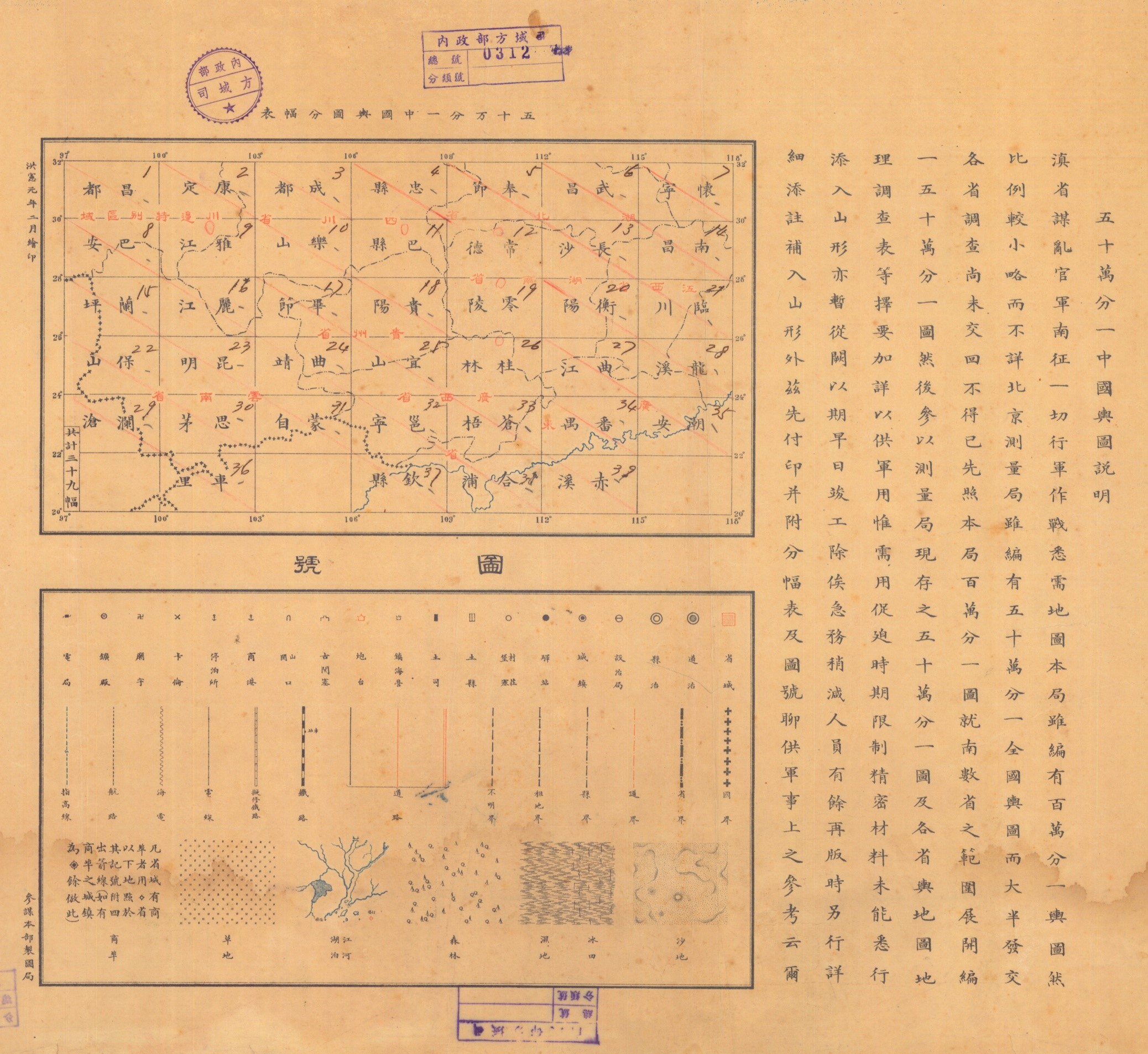

圖2 洪憲元年五十萬分一中國輿圖圖幅接合表(1916年)

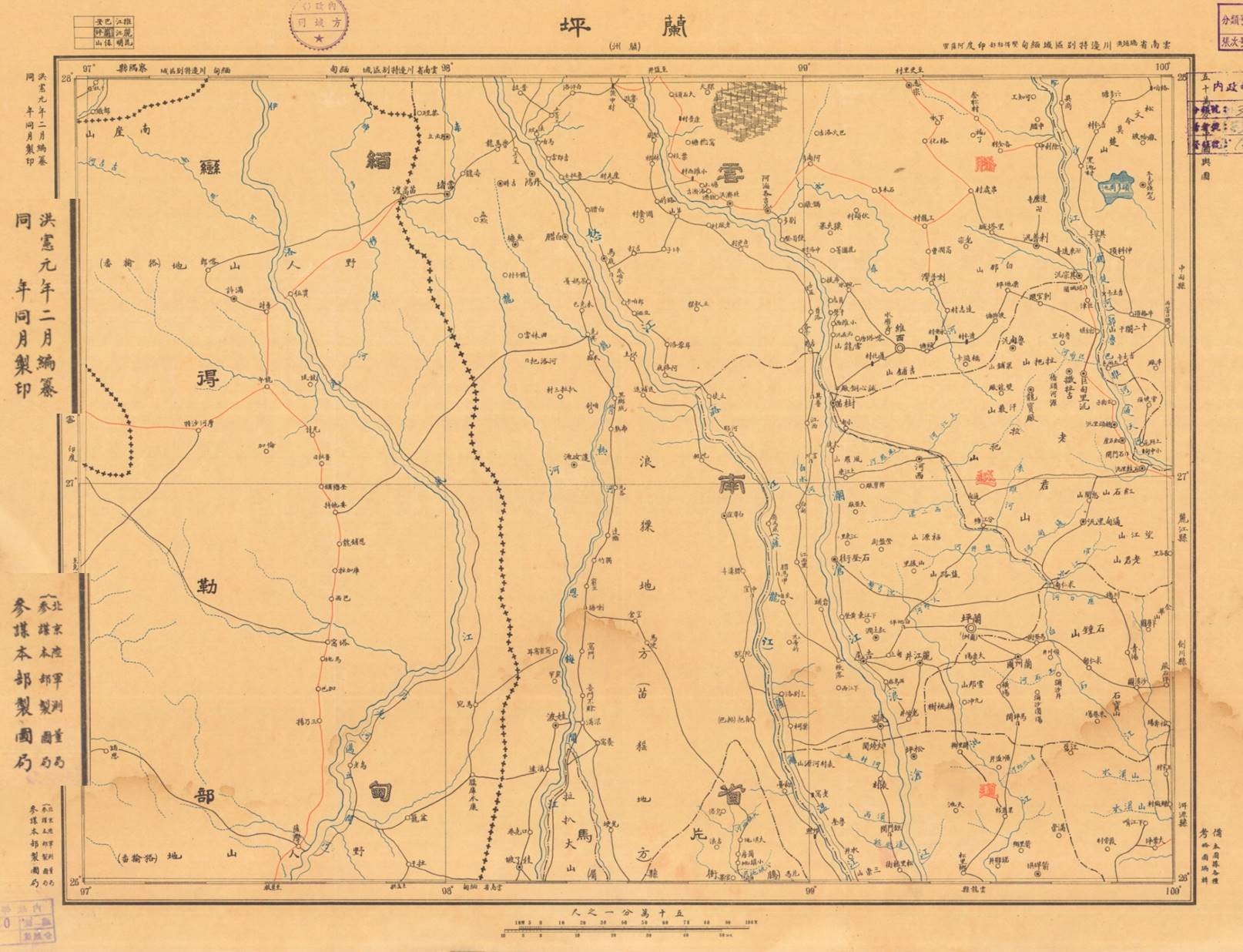

圖3 五十萬分一中國輿圖_蘭坪(蘭州)幅A(1916年2月製印)

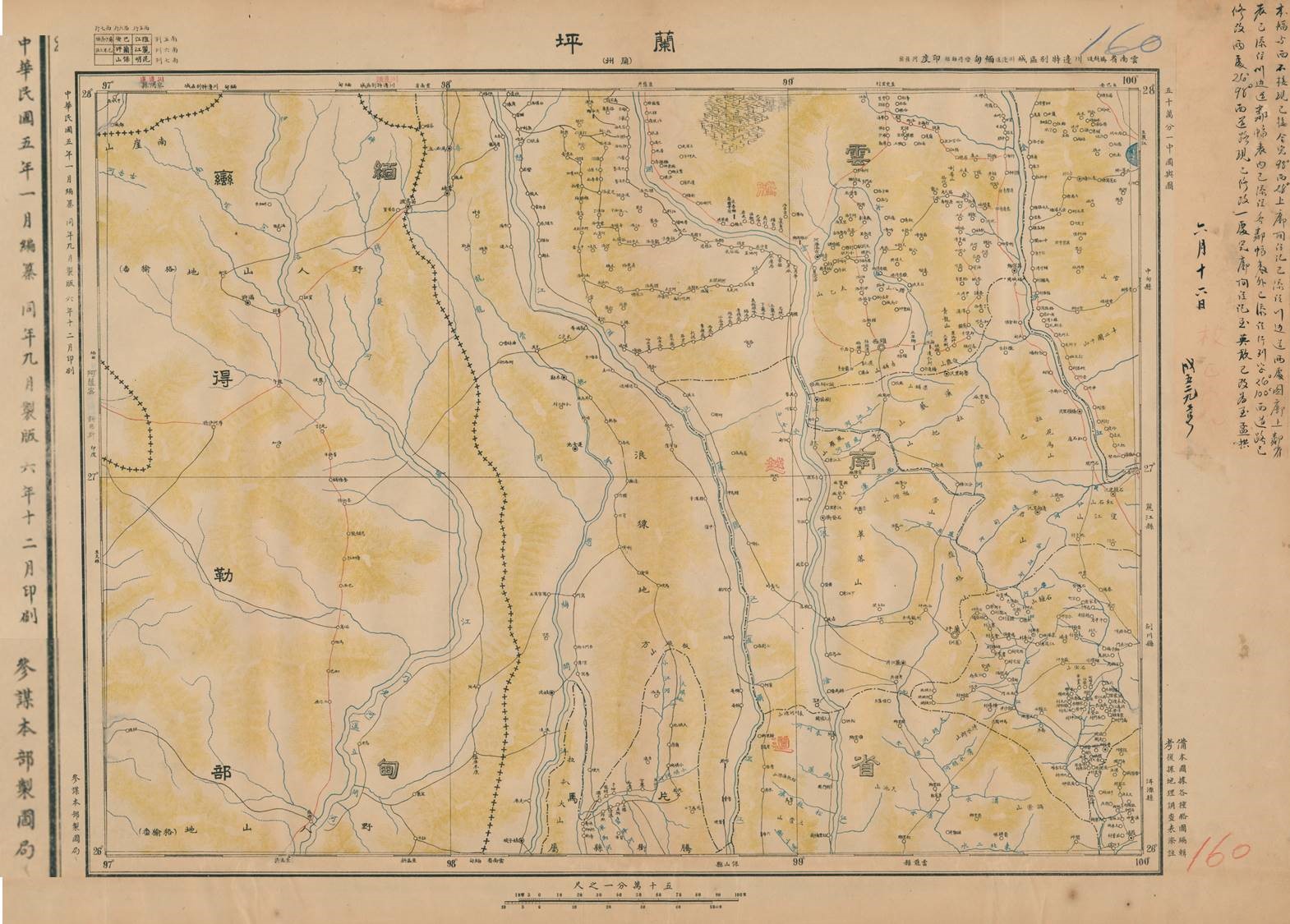

圖4 五十萬分一中國輿圖_蘭坪(蘭州)幅B(1916年9月製版)
二、日製格式「緯差1°40'x經差2°30'」;繪有30'x30'方格網,採多圓錐投影,單色、多色印刷。本格式圖組最早是大日本帝國(參謀本部)陸地測量部於1915〜1944年間編製的《東亞五十萬分一圖暨滿州五十萬分一圖》(Ⅱ);1947〜1951年國防部測量局及聯勤測量處予以整理翻印為《五十萬分一全國地形圖》(Ⅲ),計有258幅(參閱圖5 &圖6 &圖7);這一圖組精度尚佳,在我國本部,及中韓、中蘇交界等處之廣大地區,其地物地貌均能接合,頗可代替我國舊三十萬分一地圖之用。國防部測量局運用此圖組、日製兵要圖(大判圖,全72幅)及兵要調查(約在1943〜1944年間)等,加註彙整印製《五十萬分一地圖集》,或稱《五十萬分一全國兵要圖》(Ⅳ)於1948年5月翻印出版,計有186幅(參閱圖8 & 圖9)。

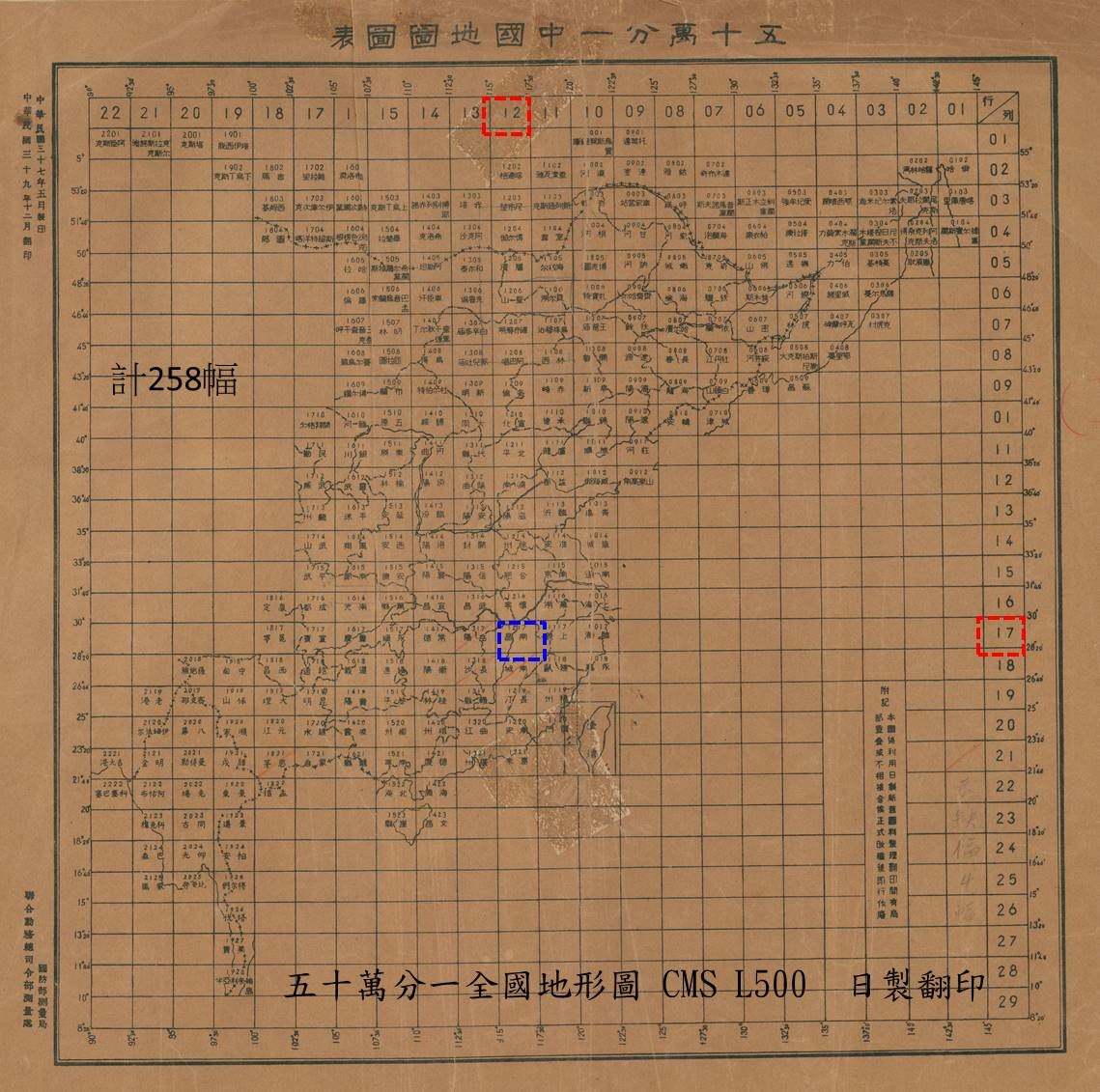

圖5 五十萬分一全國地形圖(1°40'x 2°30')圖幅接合表(1947〜1951年)
圖6 東亞五十萬分一圖_南昌(西八行南四段)幅(1933年)
圖7 五十萬分一全國地形圖_南昌(1217)幅(1950年)

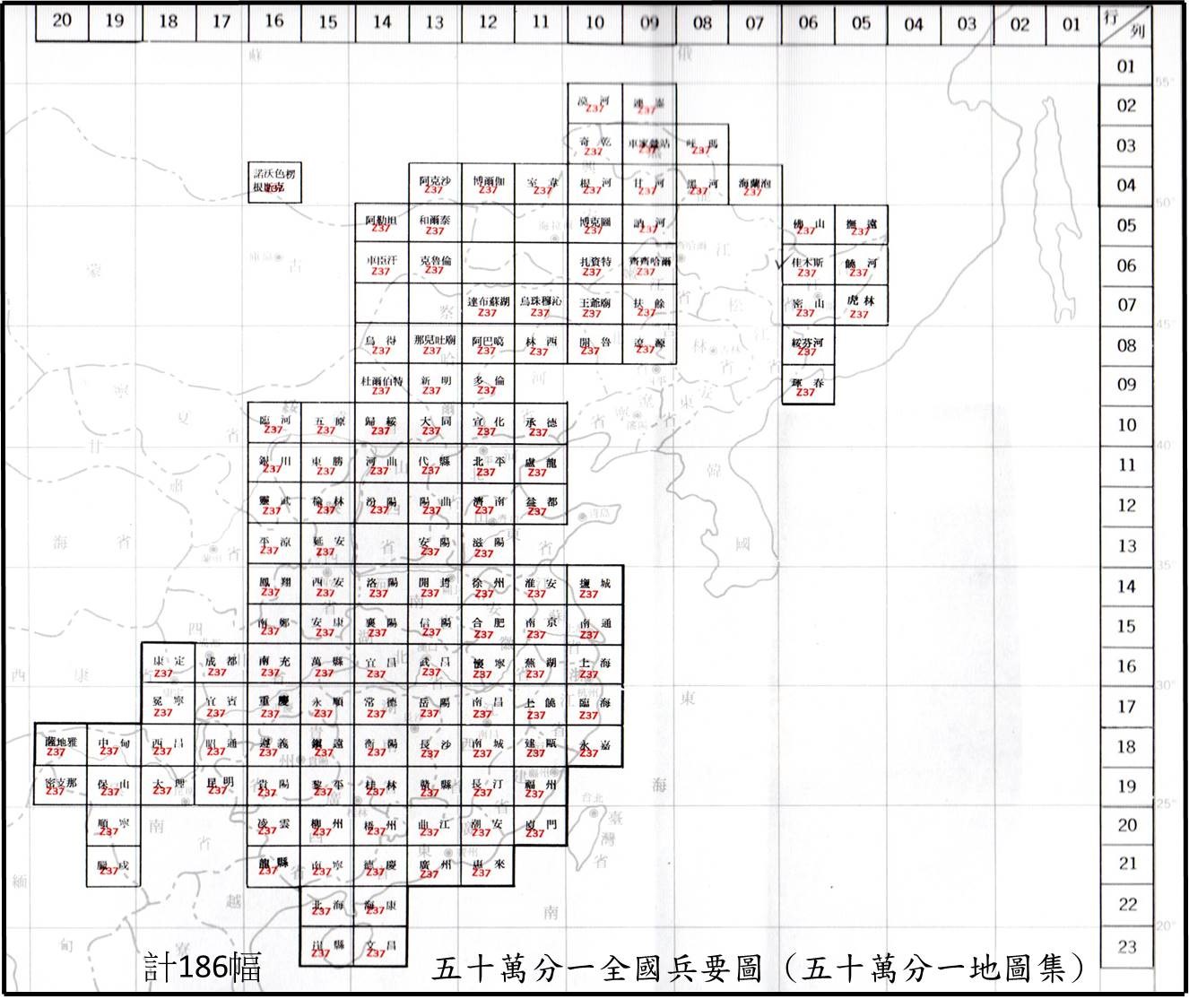

圖8 五十萬分一全國兵要圖圖幅接合表(1948年)
圖9 五十萬分一全國兵要圖_南昌(1217)幅(1948年)
三、新標準格式「緯差2°x經差3°」;繪有30'x30'方格網,採蘭伯特正形圓錐投影,多色印刷。就分幅或涵蓋區域,與第一項舊版格式均有別,且本圖組(L400)是與其他比例尺有形成"系列關係" (1/250,000〜1/500,000〜1/1,000,000)。這圖組係聯勤測量製圖廠於1966年參照《國際百萬分一世界輿圖標準規格》制訂的《五十萬分一地圖標準規格》編繪製作,圖號亦依國際通行之設訂,例如NH-50-C。當時第一批主要是東南六省(湖南、江西、浙江、福建、廣東、台灣)一帶,計21幅(參閱圖10)。後續考量戰術戰略用圖(中比例尺)不如《二十五萬分之一聯戰圖》詳細,另戰略用圖(小比例尺)的世界基本圖則是國際百萬輿圖,故也僅製作這一地區,後續並未按原規劃印製全國91幅,就止住了。
圖10 五十萬分一中國輿圖_南昌市(NH-50-C)幅(1966年)
|
