英國軍備測量局(OS)之One-inch地圖

中華民國地圖學會常務理事 許哲明 編寫



One-inch地圖,是指地圖上一英吋是實地的一英哩(one-inch to the mile),即比例尺1/63,360之地形圖,是英國軍備測量局(Ordnance Survey of Great Britain, OS, 1791〜)基本地形圖系列之一。One-inch地圖具有軍事和經建的用途,圖內廣泛表現自然和人文景觀資料,曾被稱「國家標準地圖」(1892年)。

OS於19世紀初至20世紀60年代間所測製發行的英格蘭及威爾斯One-inch地圖,歷經多次改版,如表所示,分別簡敘如後:



發行年份

標準圖幅大小

典藏機構(幅數)



舊圖組1st

1805-1874

24 x 36 inch

DRD(110)

The Survey in Early State, 8 Vol.再複製

修訂新圖組2ed

1892-1908

12 x 18 inch

NLS(691)DRD (691)401(344)

401廠僅有Hills

大幅圖組3rd

1906-1917

16 x 27 inch

NLA(152)

框外標註有報導用之英數代碼

普及版4th

1918-1926

16 x 27 inch

DRD(146)NLA (13)401(2)

全數計146始有National Grid

新普及版6th GSGS 4620()

1945-1947

71 x 63 cm

NLS(114)    NLA(114)

實地範圍45 x40 km

第七圖組7th M722()

1952-1963

71 x 63 cm

NLS(114/190) NLA(114/190)

全英國涵蓋總計190

*蘇格蘭國家圖書館(NLS)

https://maps.nls.uk/os/one-inch-rev-new-series/index.html

*澳大利亞國家圖書館(NLA)

https://catalogue.nla.gov.au/Record/1139167

*David Rumsey歷史地圖典藏資料庫(DRD)

https://www.davidrumsey.com/luna/servlet/view/search?showAll=when&q=pub_list_no%3d%226916.000%22

*軍備局第401典藏的圖資由中研院人社中心GIS專題中心建置上網



  • 1805年起Ordnance Map Office進行三角測量繪製One-inch地圖《舊圖組(1st ed.)》,稱”Old Series or First Edition, One-Inch Map of England and Wales”,這主要受18世紀末法國施行卡西尼測量(Cassini survey)所啟發;圖幅大小24 x 36 inch,圖號由南往北編訂,至1869年英格蘭及威爾斯全部完成,總計110幅。

  • 1892-1908年間發行《修訂新圖組(2ed ed.)》,稱”One-Inch Revised new series, England and Wales”,這圖組涵蓋英格蘭和威爾斯地區總計有346幅;圖幅大小12 x 18 inch,圖號由北往南編訂,計有Outline版及Hills版(山形加暈翁)兩格式。

  • 1907-1917年間發行《大幅圖組(3rd ed., Large sheet series)》,圖幅大小16 x 27 inch,計有152幅。內外圖框間隔2 inch分劃標註有報導用英(列)數(行)代碼,開始採多色印刷。此版同時也完成蘇格蘭地區One-Inch地圖。

  • 1920年代開始發行《普及版(4th ed.)》,稱”The Ordnance Survey Popular Edition One-inch Map of England and Wales, 1919-1926”,計146幅。開始繪註有國家方格(National Grid)。

  • 1930年代發行第五版,僅英格蘭及威爾斯部分地區。

  • 1940年代發行《新普及版(6th ed.)》,稱”One-Inch New Popular edition, England and Wales, 1945-1947”,圖號由北往南編訂,全英國總計190幅,而英格蘭及威爾斯部分則計有114幅。1947-1949年WO軍事測量局(War Office, Directorate of Military Survey, 1943-1964)複製本圖組,圖組號訂為《GSGS 4620》,係為軍用地圖。

  • 1952-1963年間依1/25,000圖等相關圖資重新編纂,發行《第七圖組(7th ed.)》,稱“One-Inch Seventh Series, Great Britain”,此圖組地形圖更符合軍事需求和國際標準,計114/190幅(同第六版分幅大小);軍版圖組號訂為《M722》,具軍用方格網。

  • 1970年代起,國家標準地圖就轉換為繪製1/50,000地形圖圖組。



One-inch地圖歷年各版次圖資,本文設定「南安普敦(Southamptom)」為主標的,針對上述第一版(黃)、二版(黑)、四版(紅)、六版(藍)等四種圖組之地形圖分幅,舉例列一對照圖,如圖1所示。

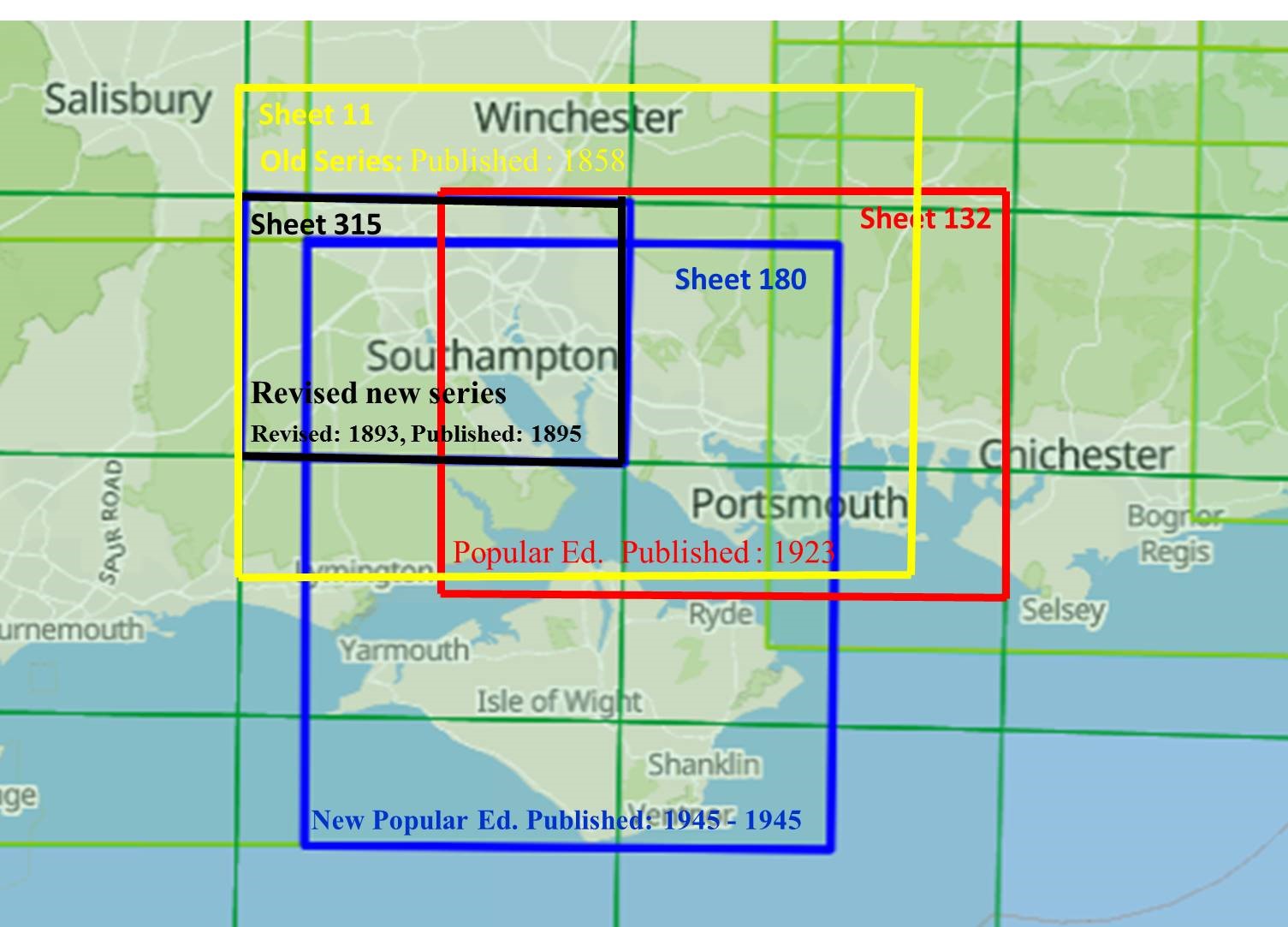

圖1.《舊圖組》、《修正新圖組》、《普及版》與《新普及版》分幅舉例對照圖

《舊圖組》_sh.11 Winchester (1858年),圖幅大小為24 x 36 inch(高x寬),採卡西尼投影(Cassini projection),沒有經緯度,以等高線表現地形(標準間隔50ft),並描繪浮雕輪廓,並加上暈翁(black hachures)表現,單色印刷。如圖2所示。

圖2.《舊圖組》_11 Winchester, 1858年

[David Rumsey Map Collection Database典藏]

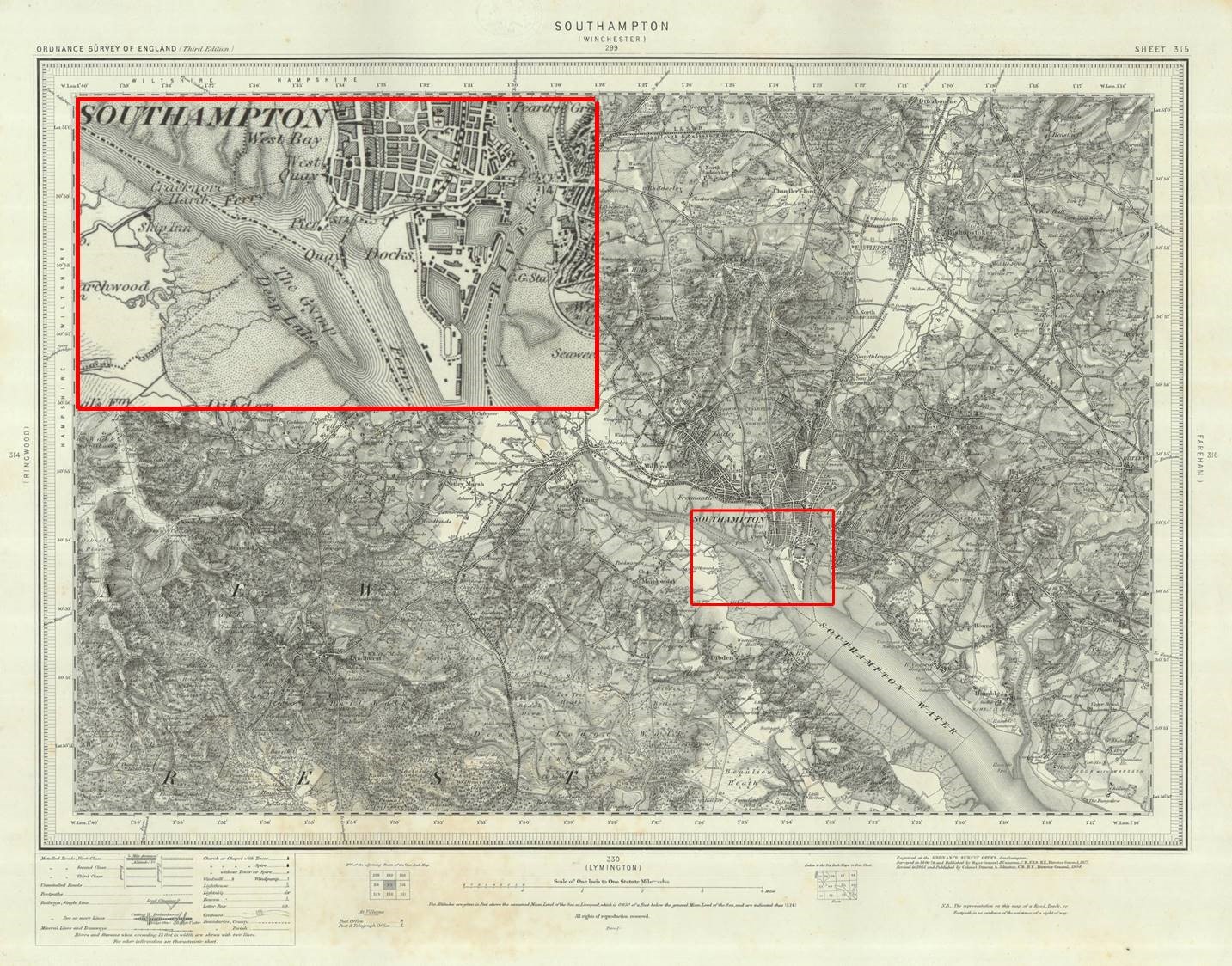

《修正新圖組》_ 315 Southampton (1895年),圖幅大小為12 x 18 inch(自1831年起即已採用),卡西尼投影,無方格網,內圖框上標註有1’x1’地理坐標,另加有裝飾外圖框,單色印刷。如圖3所示。

圖3.《修正新圖組》_315 Southampton (Hills), 1895年

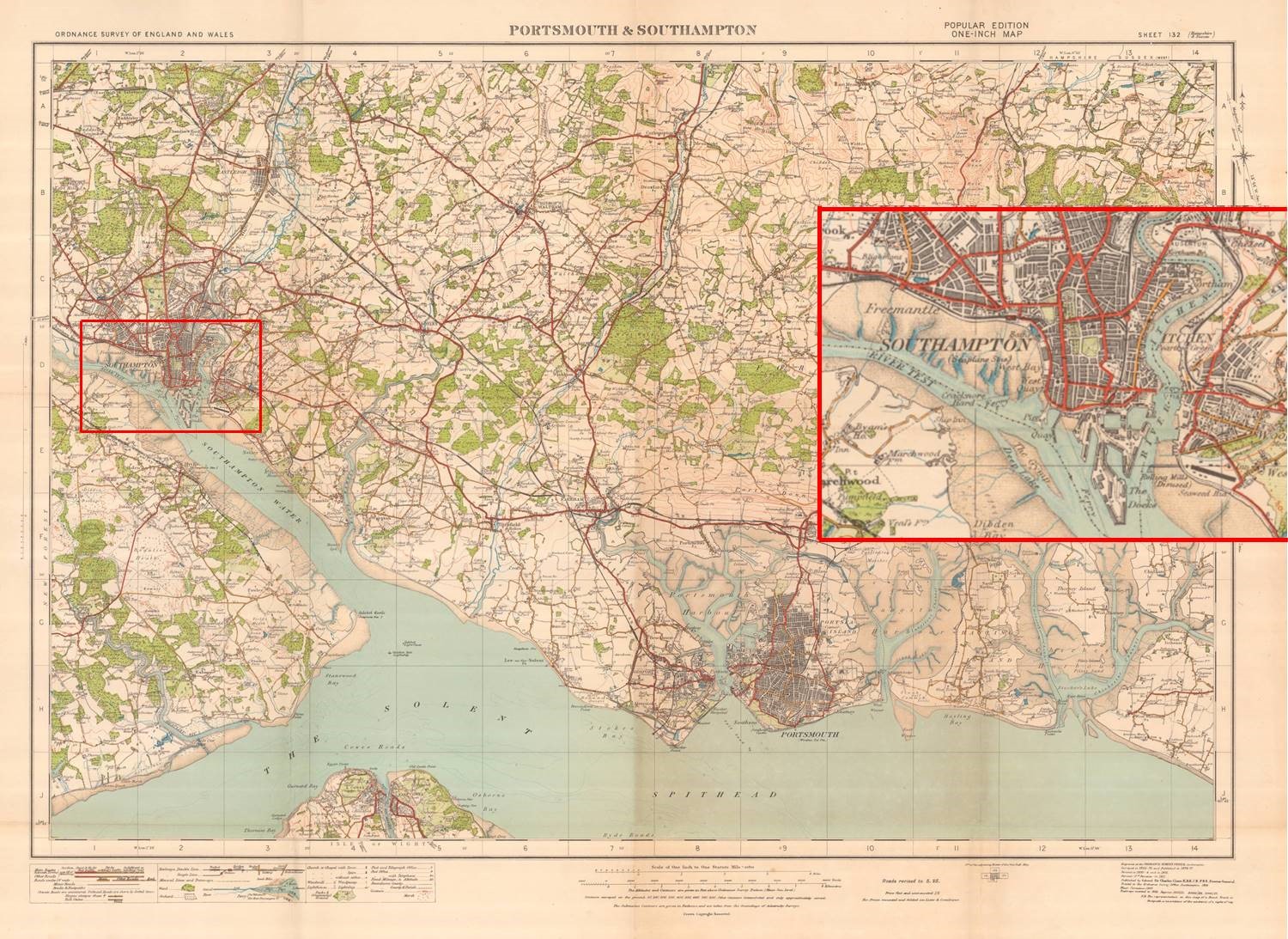

《普及版》_132 Portsmouth & Southampton (1923年),圖幅大小為16 x 27 inch(高x寬)。開始繪註有1x1Km(實地)國家方格網(National Grid),其方格網標註是不同於美系UTM,自成一體系稱「英國方格網標註系統」(British National Grid Reference),多色印刷。如圖4所示。(第三版之分幅訂為sh.135)

圖4.《普及版》_132 Portsmouth & Southampton, 1923年

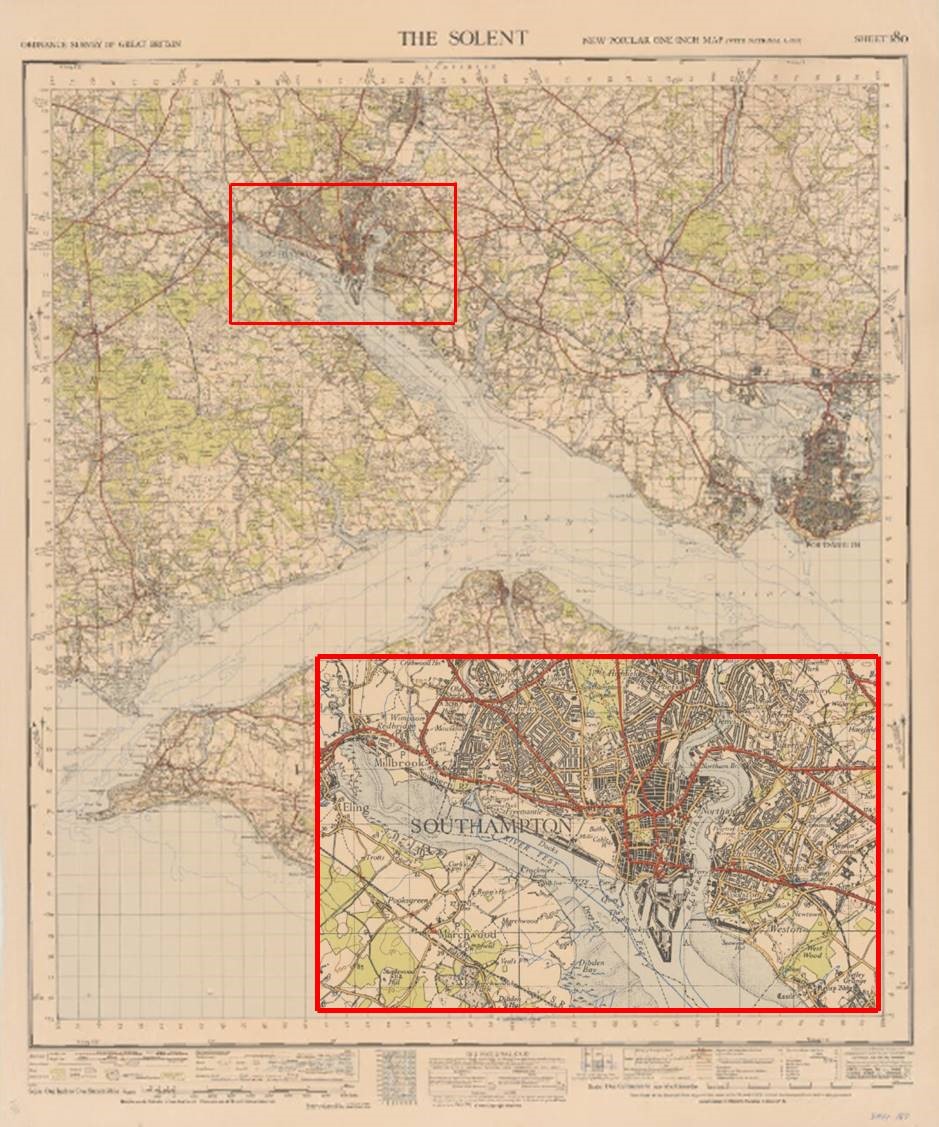

《新普及版》_180 The Solent (1945年),圖幅大小為72x64cm,相對於實地為45x40Km;同《普及版》繪有國家方格網,另外框標註有1’x1’地理坐標;採TM投影,艾黎椭球體(Airy Spheroid),多色印刷。如圖5所示,此1947年複製為《WO版》,1961年更新為《第七圖組版》,均同分幅及圖號。

圖5.《新普及版》_180 The Solent, 1945年

[澳大利亞國家圖書館典藏]
