中華民國地圖學會常務理事 許哲明 編寫

法國陸軍地理署 (Service géographique de l'armée, SGA) 成立於1887年，直到1940年併入法國地理院 (l'Institut géographique national, IGN)，主要任務是負責法國本土與海外殖民地的地圖製作；2012年與法國森林清查部 ( l'Inventaire forestier national, IFN) 合併成立為法國國家地理與森林資訊院 (Institut national de l'information géographique et forestière, 仍簡稱為IGN )。

法國八萬分一總參地形圖 (Carte d'État-Major) 是在1875 年繪製發佈，為最早之軍用地圖圖組 (單色273幅)；到了1889年縮製改編為內政部版的十萬分一五色印刷產品 (Carte du Service Vicinal 1:100,000)，有80'x40'格式 (293幅) 及30'x15'格式 (590幅)，參閱圖1。

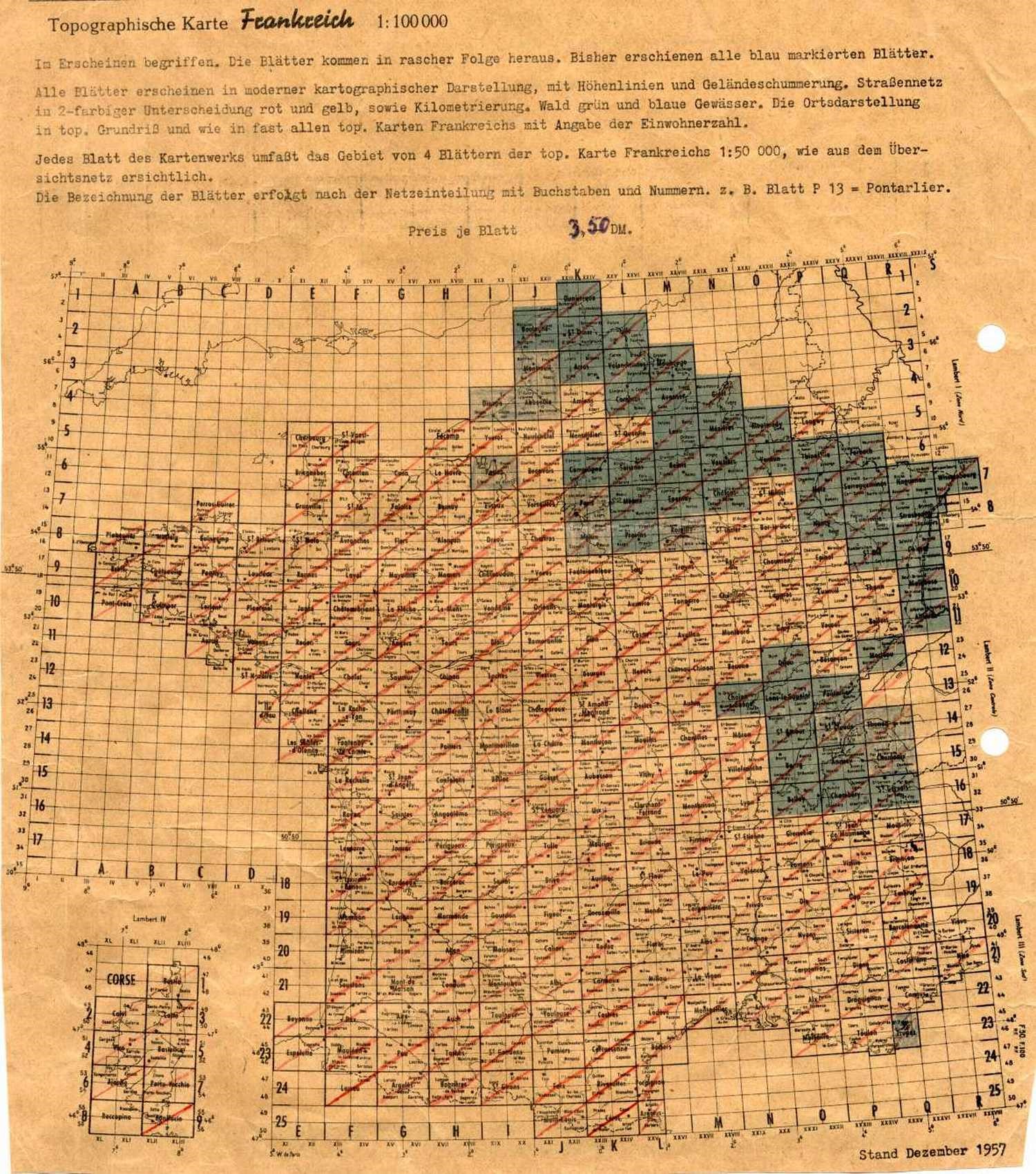

圖1 法國十萬分一地形圖接合表

[http://staatsbibliothek-berlin.de/fileadmin/user_upload/zentrale_Seiten/kartenabteilung/topo/kart873.jpg]

內政部版十萬分一地形圖之圖幅設計表現，1'x1'劃分框為巴黎子午線 (本初子午線在現今東經2°20'14'')，繪有5'x5'經緯線方格網，初版之圖幅範圍是40'x20' (如圖2) 型一；後改為30'x15'格式 (如圖3) 型二，採用的也是巴黎子午線；圖幅框與劃分框間留有四方鄰幅空間2.0x2.5cm；並標註圖幅實地大小，如型一為50.6 x 36.8 m、型二為36.8 x 27.8 m。1954年起之新編地圖圖幅範圍是80'x40'梯度 (如圖4) 型三，則併列有巴黎子午線 (標註梯度，400G=360°) 與格林威治子午線之1'x1'劃分框。先前介紹過的《Carte de l'Indochine au 1:100,000》圖組 "half sheets([East] and [West])"，圖幅範圍是70'x50'梯度型四算是另一種十萬分一地形圖。地圖採用的是彭納投影 (Bonne projection)，山形陰影主要以暈渲表現，地名併註有人口數，五色印刷。

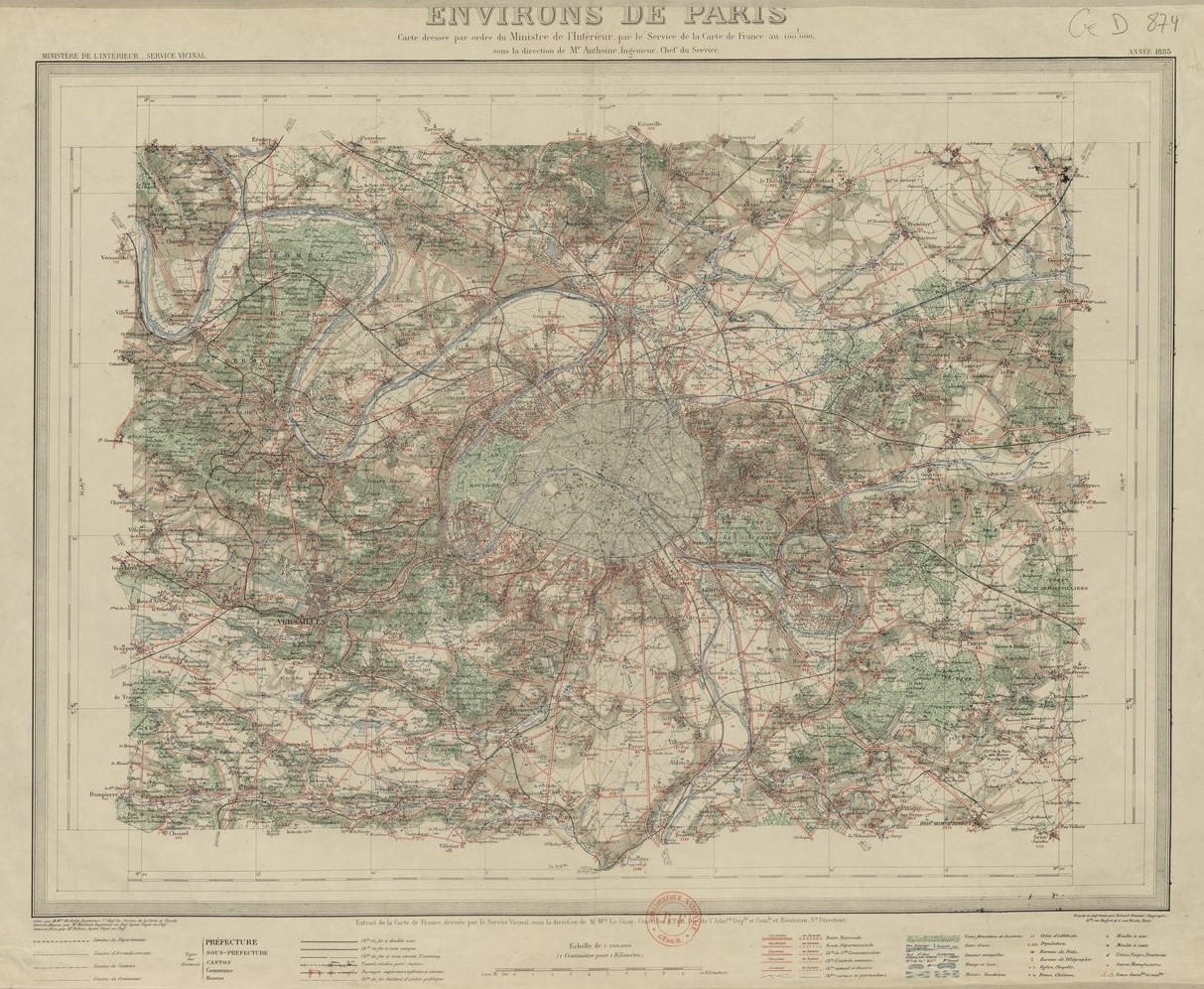

圖2 型一「40'x20'格式」，Environs de Paris(1885年) 70 x50cm

[http://gallica.bnf.fr/ark:/12148/btv1b84397804]

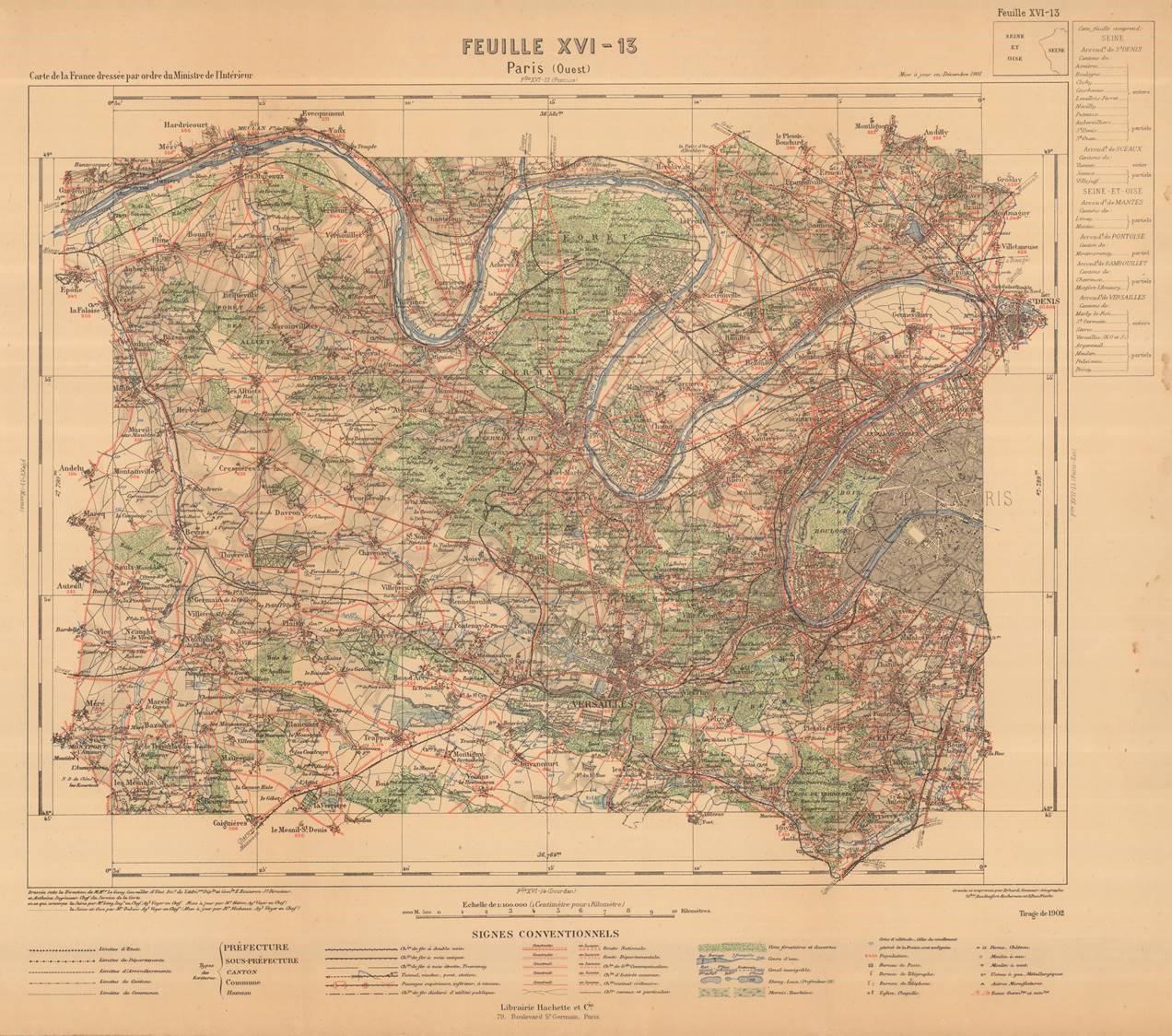

圖3 型二「30'x15'格式」，Paris_西，XVI-13(1902年) 39.5 x 28.0cm

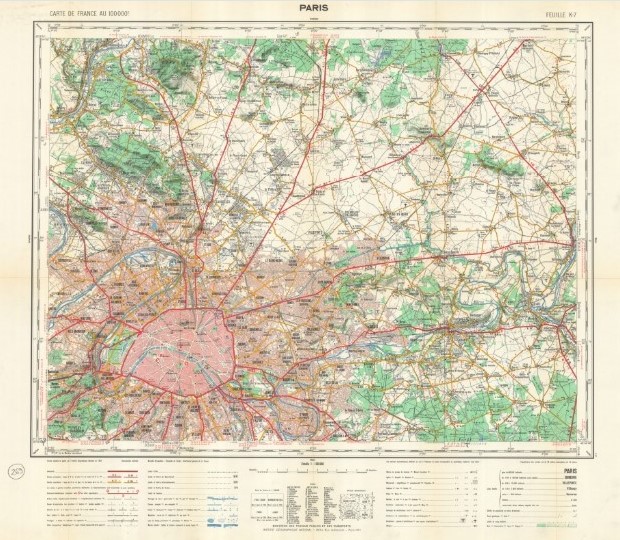

圖4 型三「80'x40'梯度」，Paris, K-7(1957年)

[http://www.cartomundi.fr/site/E01.aspx?FC=49405]
