中華民國地圖學會理事 許哲明 編寫
比利時在1831年獨立時在陸軍中即已成立「軍事及地形部」(Dépôt de la guerre et topographie, DLG)負責相關製圖事宜，1878年建制為「軍事地圖院」（l'Institut cartographique militaire, ICM)，二戰結束後1947年再更名為「軍事地理院」(Institut géographique militaire, IGM），直到1976年改立為國家級的「國家地理院」(l'Institut géographique national, IGN)。ICM於1861-1883年間測製發行1/40,000《總參謀地圖》(" État-Major " map)，全國總計72幅(參閱圖一)；1892年發行修訂版，稱1/40,000《比利時地形圖》(Topographical Map of Belgium)，此圖組直到1940年才停止生產。

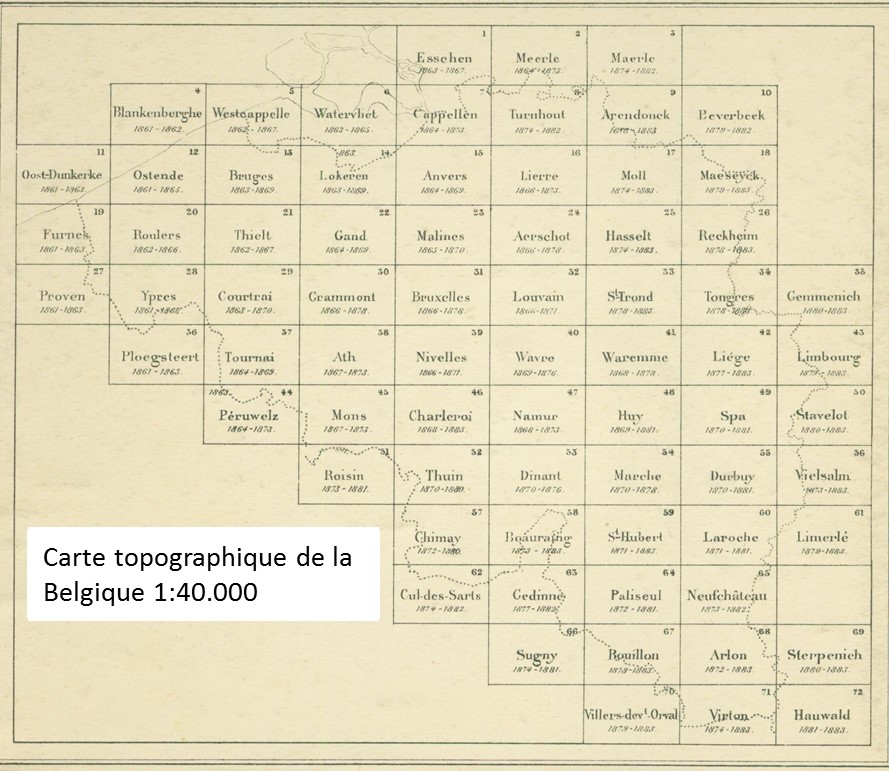

圖一
比利時《四萬分一地形圖》圖幅接合表 (1861-1883)
[http://staatsbibliothek-berlin.de/fileadmin/user_upload/zentrale_Seiten/kartenabteilung/topo/kartk1424.jpg]
" État-Major " map是起源於18世紀之法國一般地圖，由卡西尼家族設計發行，故亦稱卡西尼地圖(carte de Cassini)，其系列圖組一般有1/80,000_ 1/40,000 _1/20,000 _1/10,000；初始(1880年)採彭納投影(Bonne Proj.)，直到1898年改採蘭伯特投影(Lambert Proj.)。比利時1/40,000地形圖圖幅大小為50 (高) x 80(寬)cm；1/20,000(比利時基本地形圖)為50(高)x40(寬)cm圖幅；依其放大為1/10,000，圖幅則為100(高)x80(寬)cm。
比利時《四萬分一地形圖》(有單色及多色兩版本)，如圖二、圖三，其圖幅大小為50x80cm(實地40x64km)，由於每幅大小固定，所以經緯差非同等；雙圖框，另有一中間框線標示經緯分數劃分，有100分的Grade及
60分的Degree等兩種，前者(例1G82′58″.52)乃是早期歐洲地圖所特有之表現；圖內有Grade系統5′x5′經緯線網。各級城鎮、道路、水系均非常細緻表現，地形以等高線(5m)表示及各類植被等等。
1952年〜1954年間IGM將此《四萬分一地形圖》快速轉製(縮小)為1/50,000地形圖(圖幅40x64cm)發行，稱「R型地圖」(carte
type R)；直到1971年正式發行第一版的1/50,000地形圖取代了”type
R”，1994年IGN開始邁入「數位版」之生產發行。(參閱圖四)

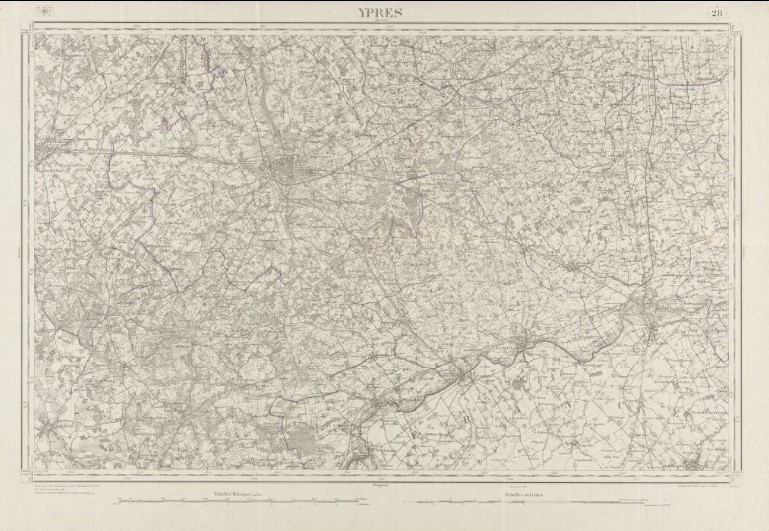

圖二
比利時《四萬分一地形圖》「28
YPRES」幅（1909年）
單色
[https://lib.ugent.be/en/catalog/rug01:001364284?i=1&q=Belgi%C3%AB+Ieper&search_field=subject&type=map]

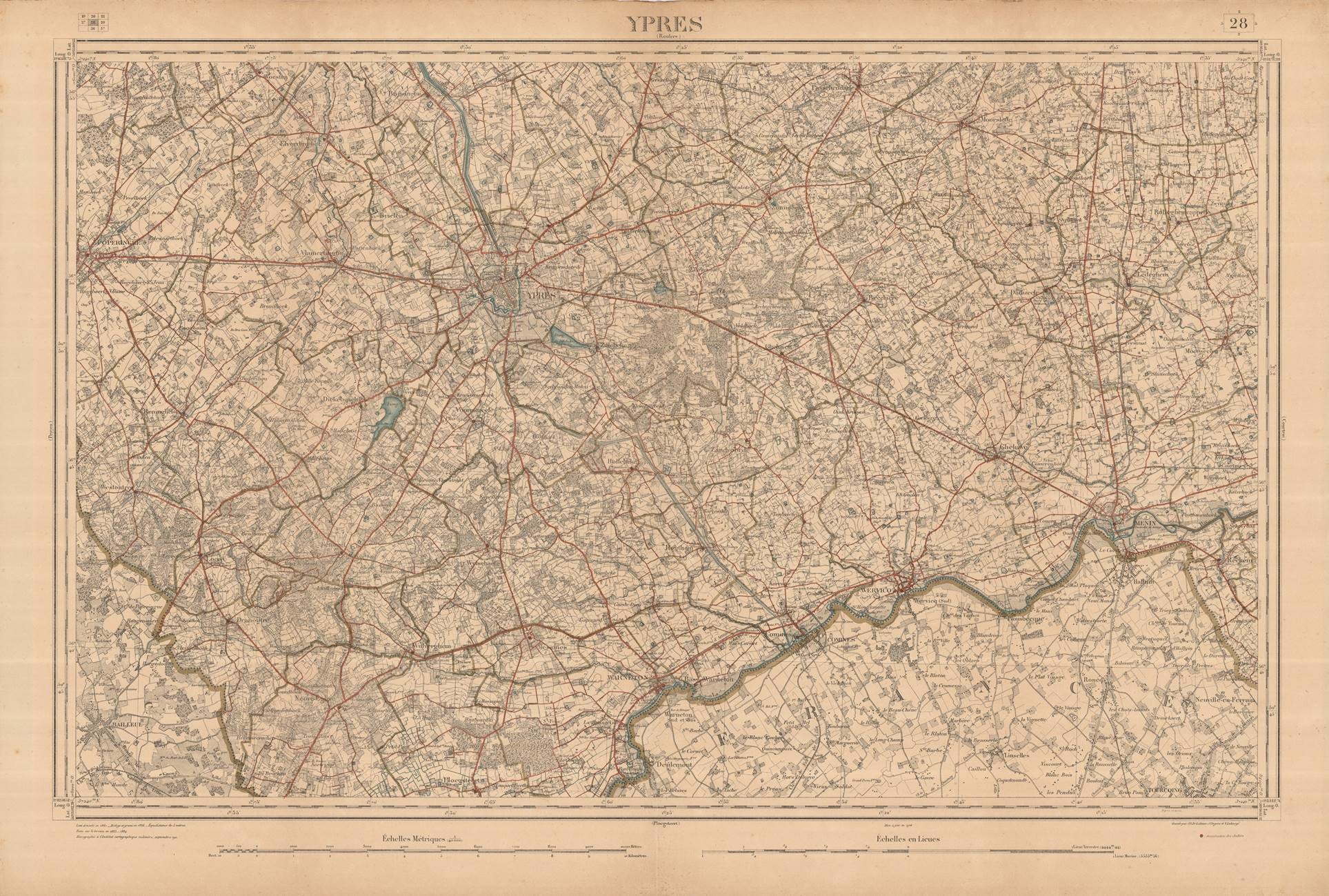

圖三
比利時《四萬分一地形圖》「28
YPRES」幅(1902年)
多色

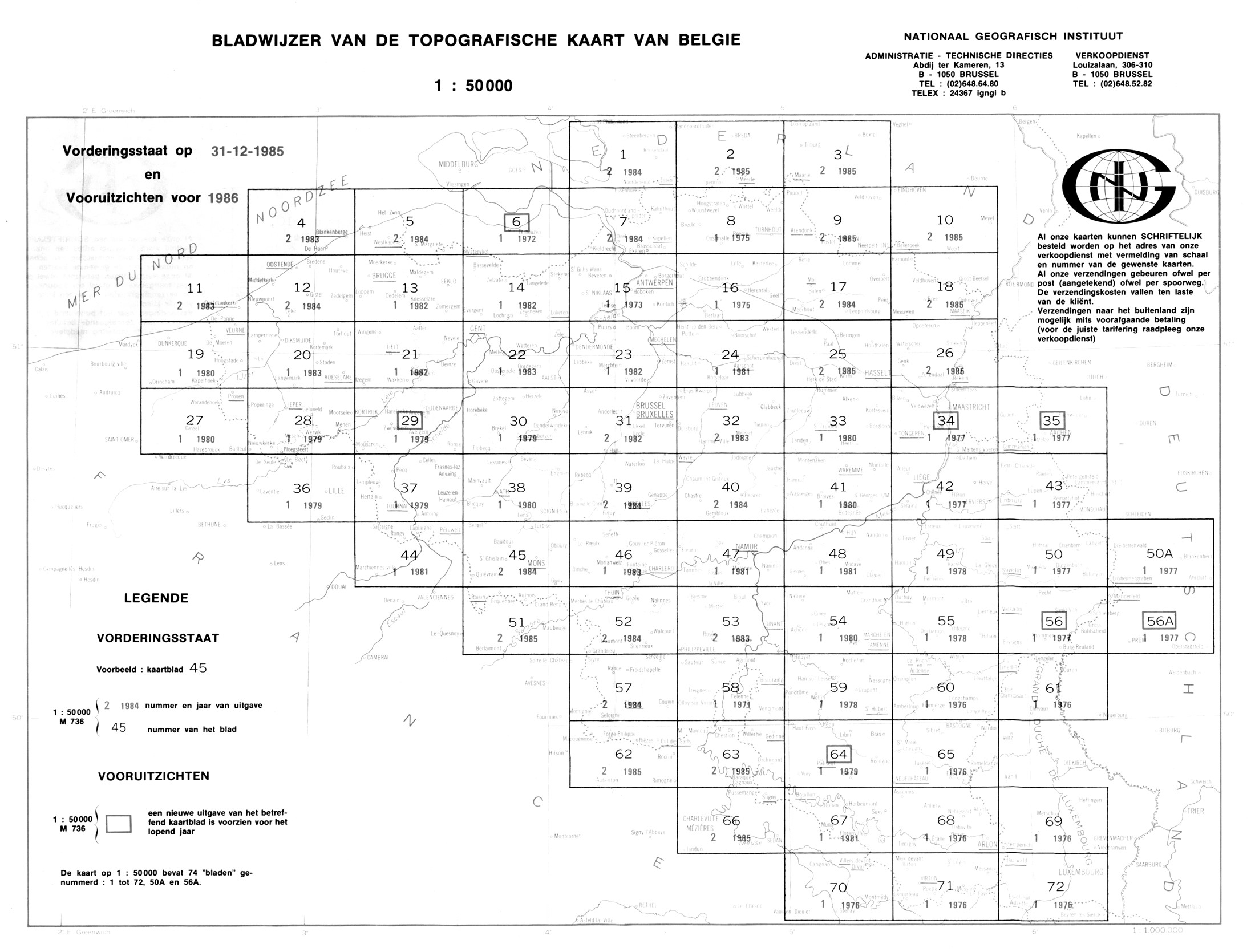

圖四
比利時《五萬分一地形圖》圖幅接合表
(數位版1994-2001)
[https://bib.kuleuven.be/2bergen/cba/images/bladwijzer-50000.png/image]
|
